海外同行丨大断面方涵水泥基材料内衬修复in佛罗里达-箱涵非开挖修复

发布时间：2022-05-23浏览次数：893

施工背景

在美国佛罗里达州的马纳提县，位于当地64号公路底下有一处方涵破损严重，亟待修复，由于交通量大，当地政府一直苦于找不到合适的修复方式。该方涵建于上世纪20年代，方涵断面尺寸为6ft×6.75ft（1,829mm×2,057mm），长61ft（18.6m）。由于当时对搅拌混凝土的水的把控并不严格，导致方涵混凝土含盐量很大，经过多年的运行，方涵已经出现严重的损坏，无法维持结构的稳定和整体性。

方案制定

佛罗里达州交通运输部（FDOT）曾设想很多修复方案，但均遭否决：若重建方涵，显然地上交通并不允许；若采用穿插拱形CMP管并对间隙注混凝土填充的方式，由于原方涵内有多处接入的支管，在拱形管上开洞不仅会影响管道的整体结构稳定，而且还会严重缩小过水断面，从而影响过流能力。

一筹莫展中FDOT偶然从Gibbs & Register Inc. (G&R公司)的分包商TV Diversifed Inc. (TVD公司)获悉水泥基材料喷筑法修复技术，最终FDOT决定采用了AP/M公司的相关技术和材料对方涵进行内衬修复。

设计选用60号钢筋进行挂网并喷涂高性能水泥基材料；方涵顶部转角施工成半径为18”的圆弧过渡，从而增加方涵的抗荷载能力，方涵侧壁喷射5”厚混凝土衬层（该厚度远超出实际需要）。

总结

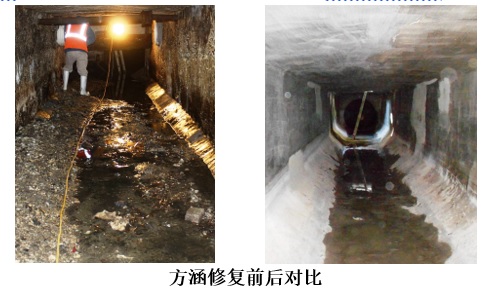

可以说，该方涵的修复在美国具有重要意义，当地很多类似的方涵都已十分破旧，结构也发生了严重破坏，重建或更换极为困难。经过本次修复后，方涵的实际结构强度超过了原始的新方涵强度，而修复后的使用寿命也比按原方案新建一个方涵更久。
