地下管道是城市运行主要命脉，若管道长时间处于漏水、风化、塌陷等状态，将造成城市积水无法正常排出，从而导致城市交通瘫痪，严重影响居民正常生活。随着我国城市道路建设的快速发展，城市道路的养护与维修变得越来越重要，城市道路景观、行车安全和环境亮化也直接反映着城市建设的面貌。因此，地下管道的修复对城市建设和发展起着至关重要的作用。

案例一：离心喷筑法检查井修复技术落地于江苏省昆山市

近日，昆山市某城镇电子厂内检查井破损严重，导致井内污水四处渗漏，污水排放超标。危急之下，该电子厂采用了武汉中地大非开挖研究院有限公司的离心喷筑法检查井修复技术。

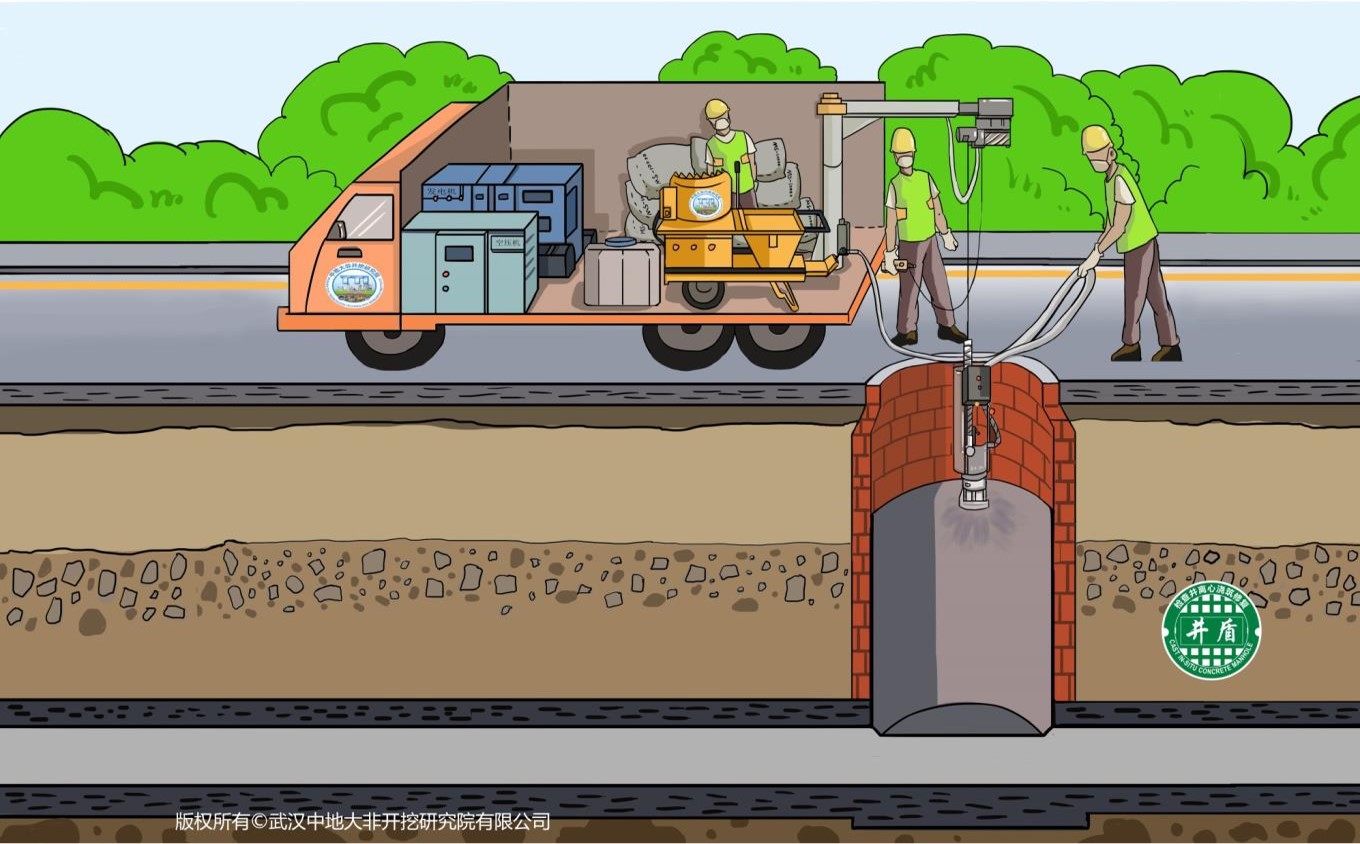

离心喷筑法检查井修复技术（简称“井盾”技术——Centrifugal Cast for Manhole）利用高速旋喷器产生的离心力将调配好的高性能水泥基内衬浆料均匀、连续的喷筑到待修复检查井内壁，同时通过卷扬悬吊旋喷器在井内上下往复移动，从而在井壁形成厚度均匀连续、致密的内衬，实现对检查井的结构修复。井盾技术迄今在全球已修复了超过十万口检查井，是全球使用最早、最成熟、最可靠、最高效的检查井修复技术。

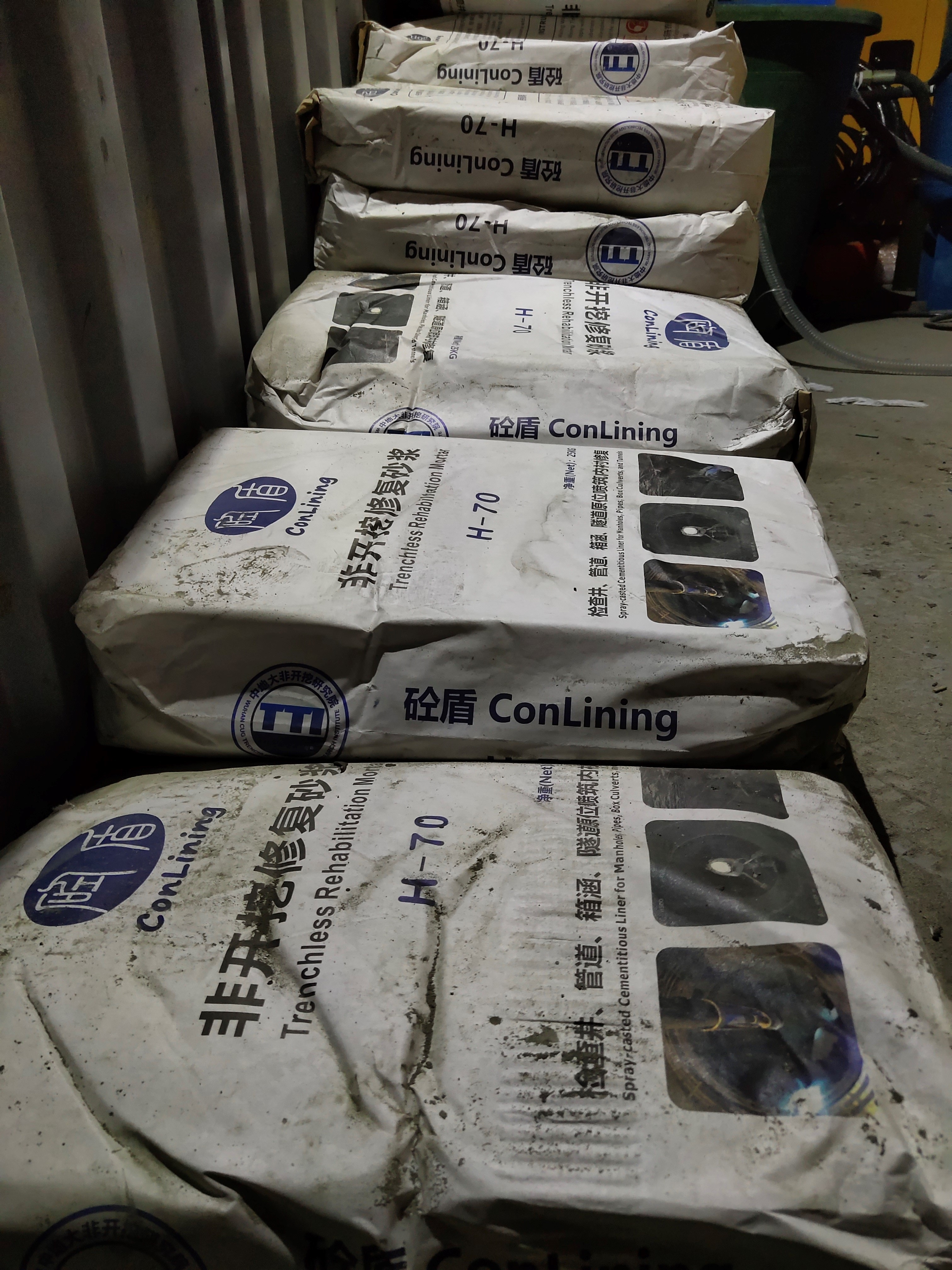

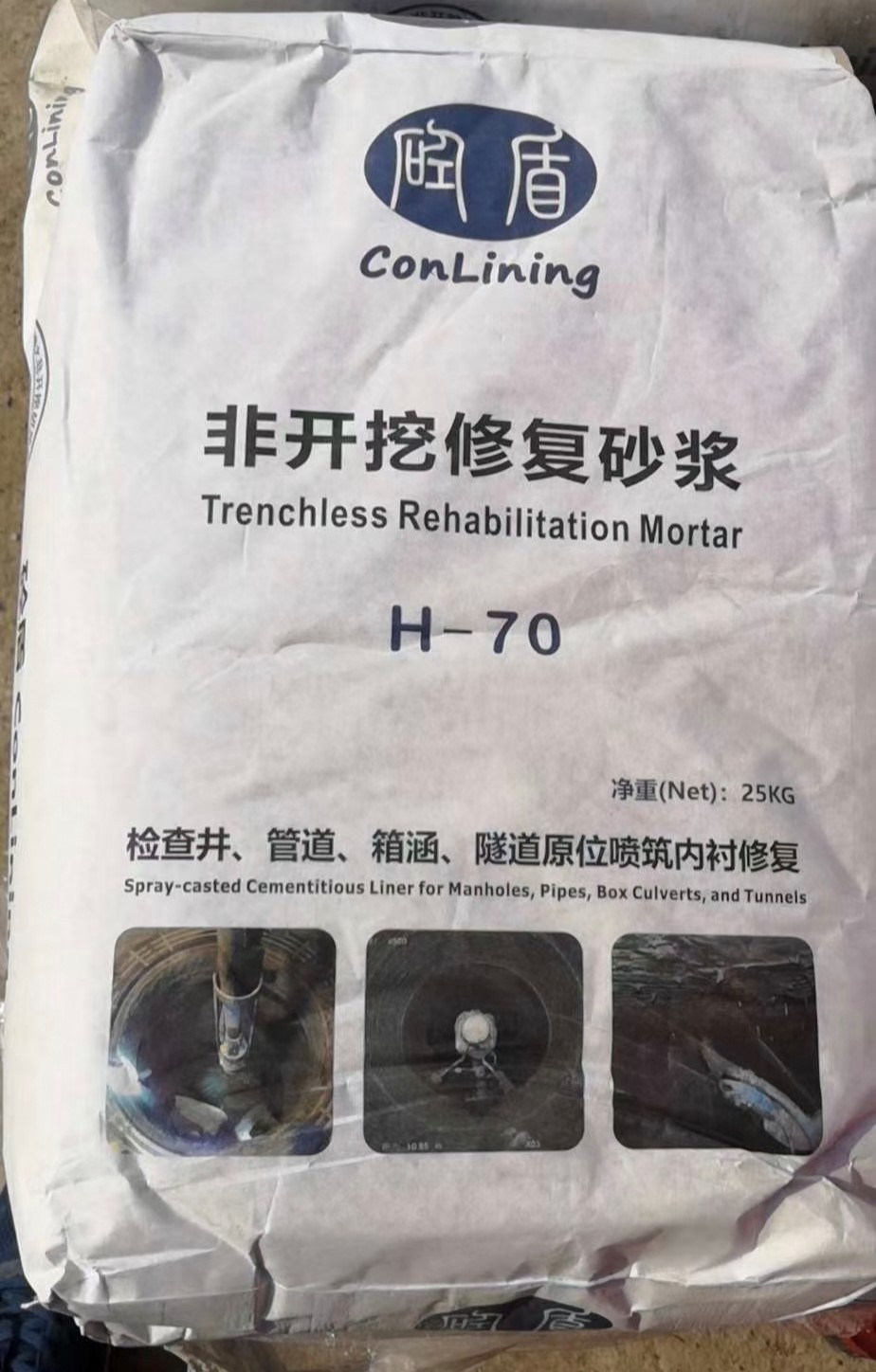

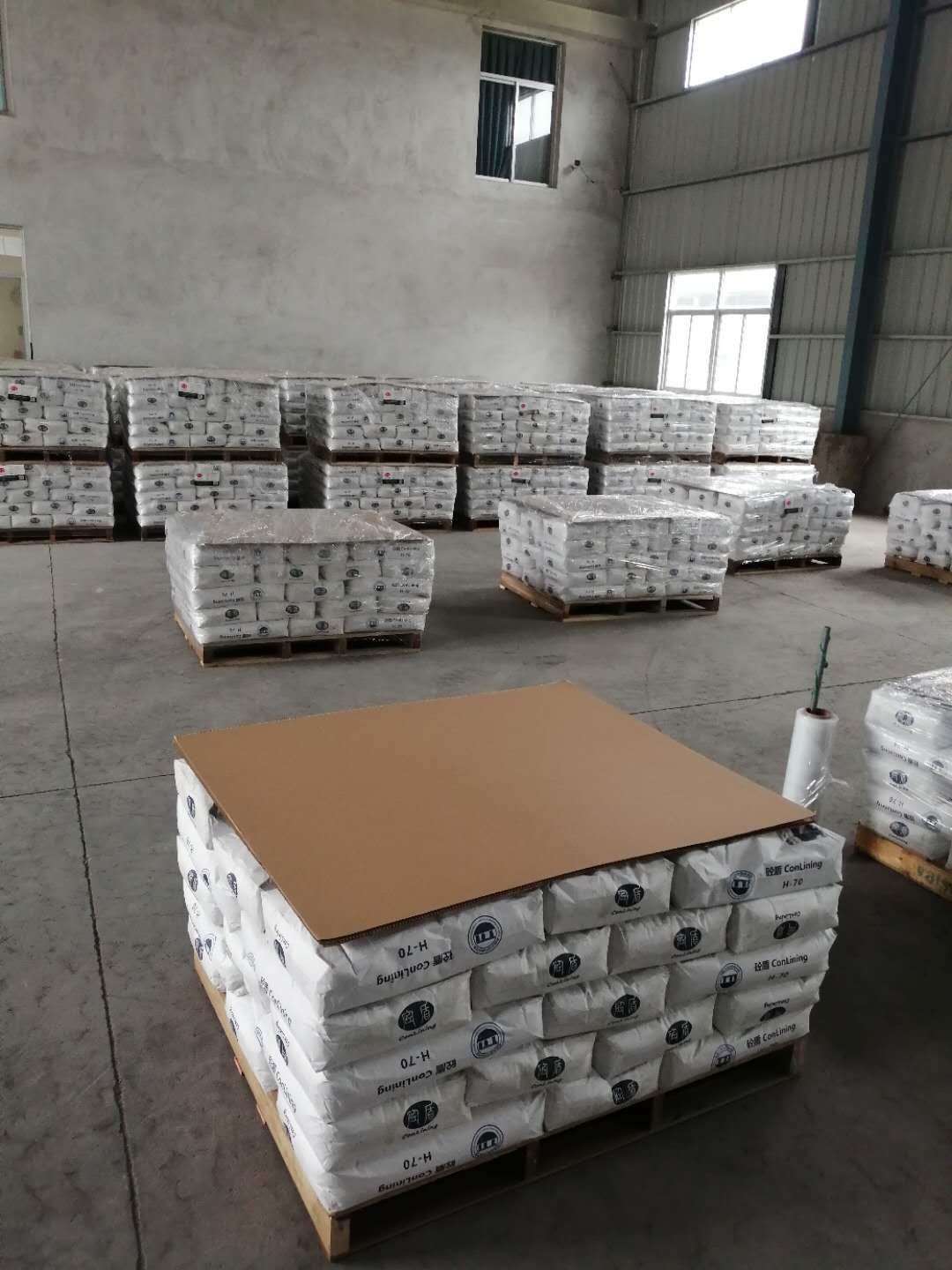

本次检查井修复材料采用武汉中地大非开挖研究有限公司生产的“砼盾®H-70非开挖修复砂浆”。H-70是以水泥等为主要胶凝材料，添加多种高性能外加剂及优质纤维的非开挖修复材料。该材料具有优良的力学性能、耐久性、抗渗性能。此外，材料中还添加了特殊的抗菌成分，使其能长期抵御污水硫化氢环境下的微生物腐蚀。可以说“砼盾®H-70非开挖修复砂浆”专为修复井管存在的各种缺陷而生。



离心喷筑法检查井修复技术修复流程如下：

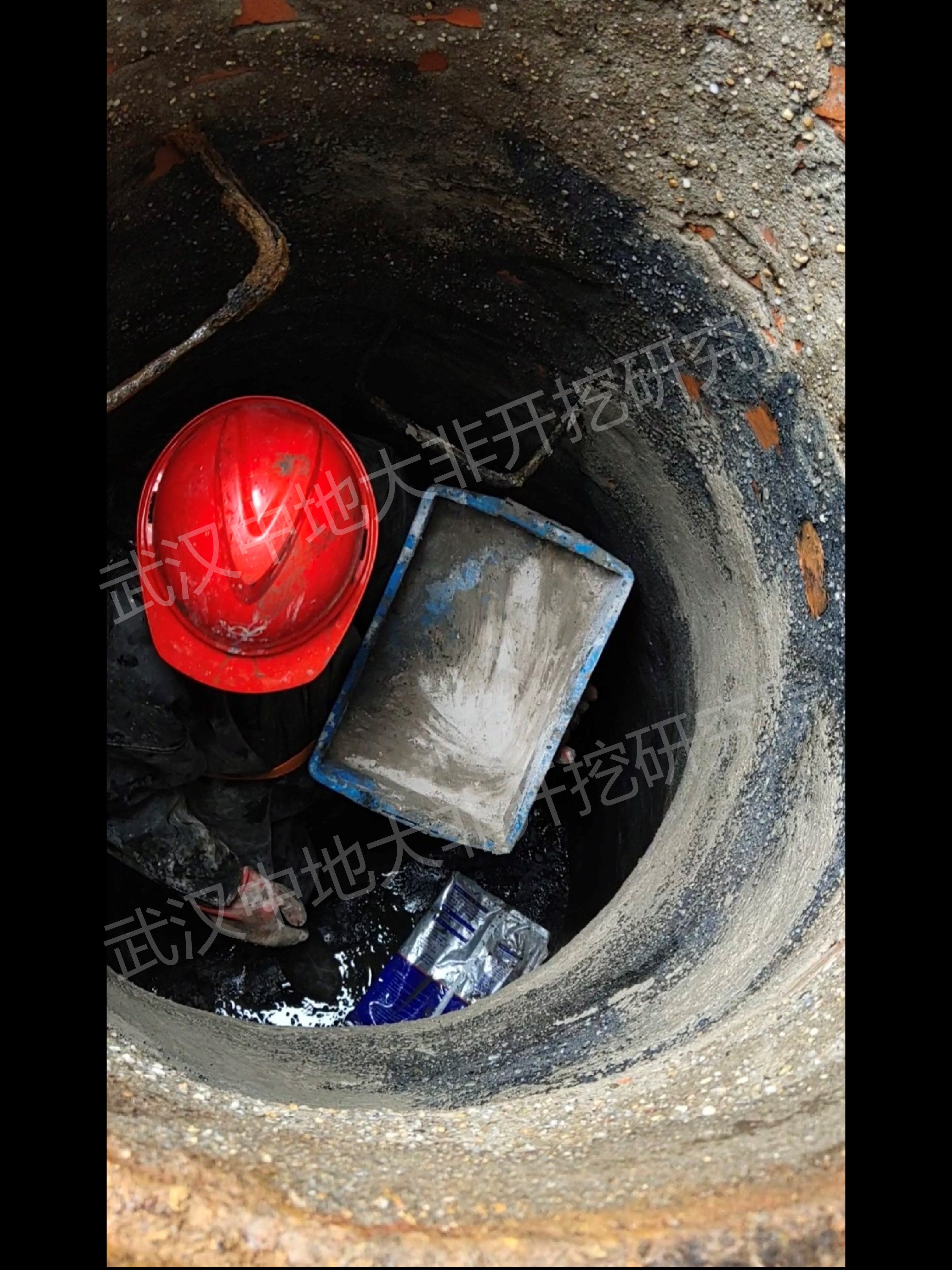

1.预处理工作

喷筑前将待修复井室用高压清洗设备进行清洗，渗漏点进行处理，将破损、容易脱落的旧内衬层去除，较大缺陷位置用水泥材料填

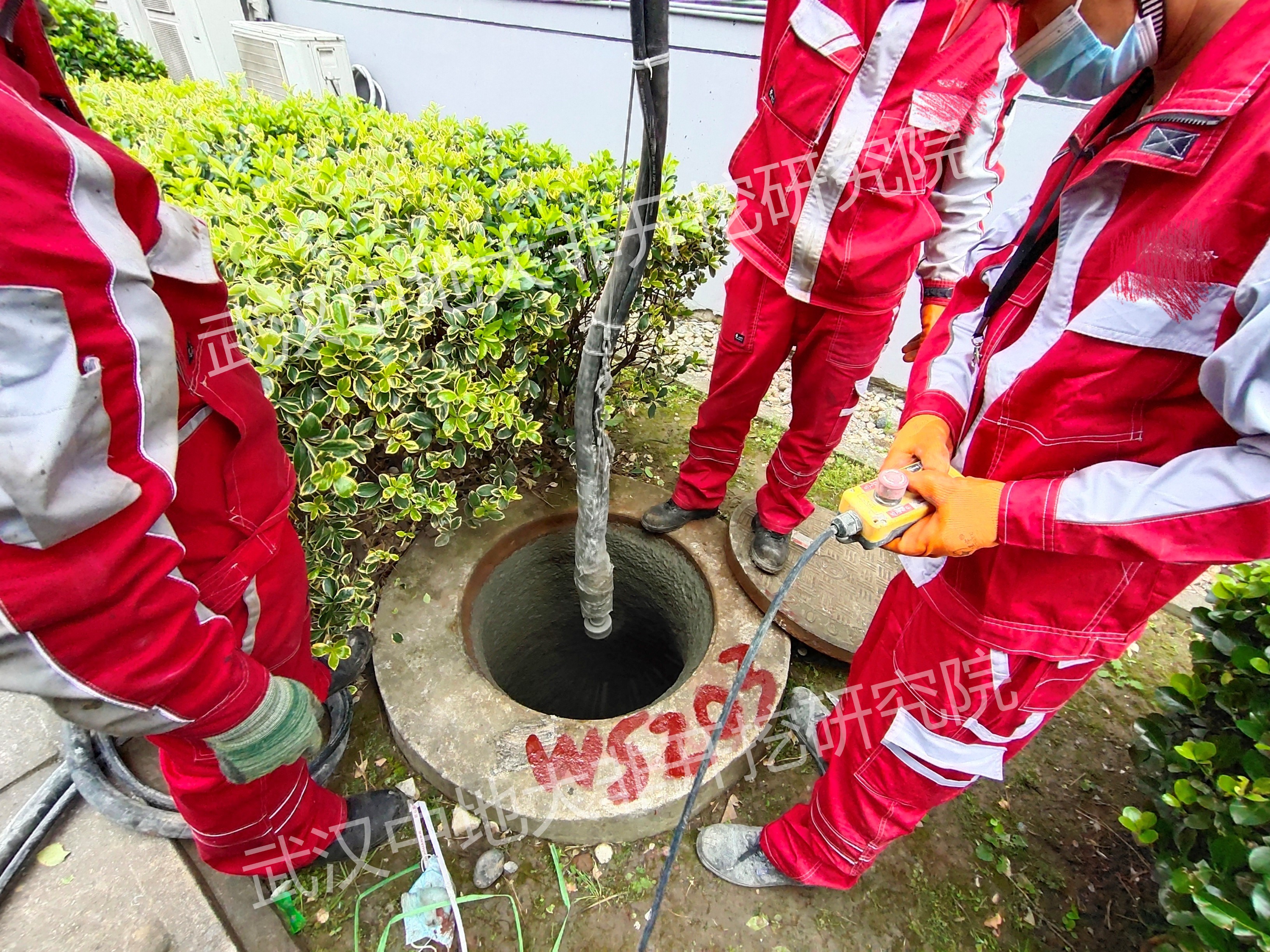

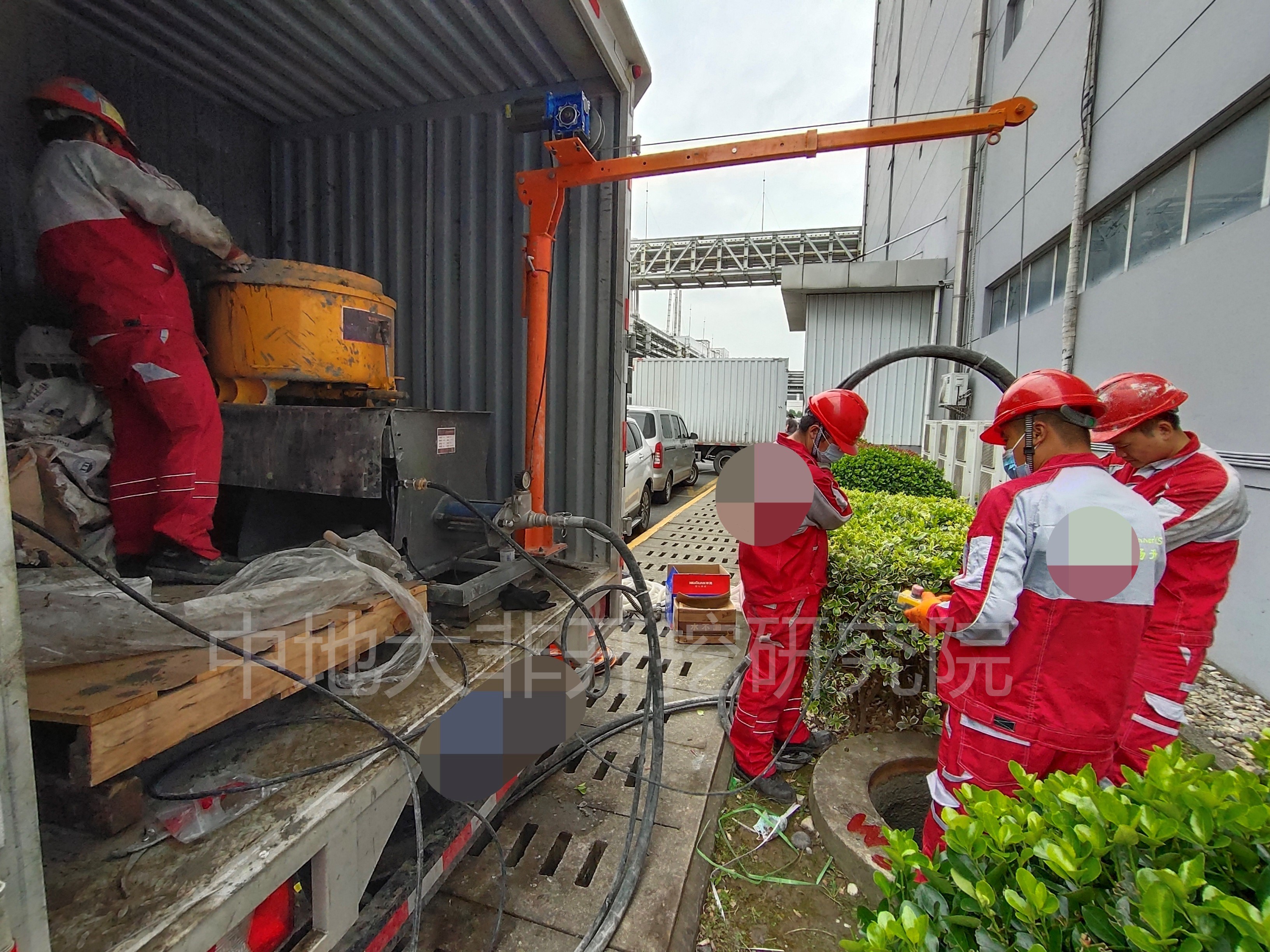

 2.喷筑施工

将离心喷涂器用卷扬设备悬吊在待修复检查井中轴线上空，通过控制卷扬的匀速升降，使浆料均匀的分布在检查内壁，形成均匀、致密的内衬。

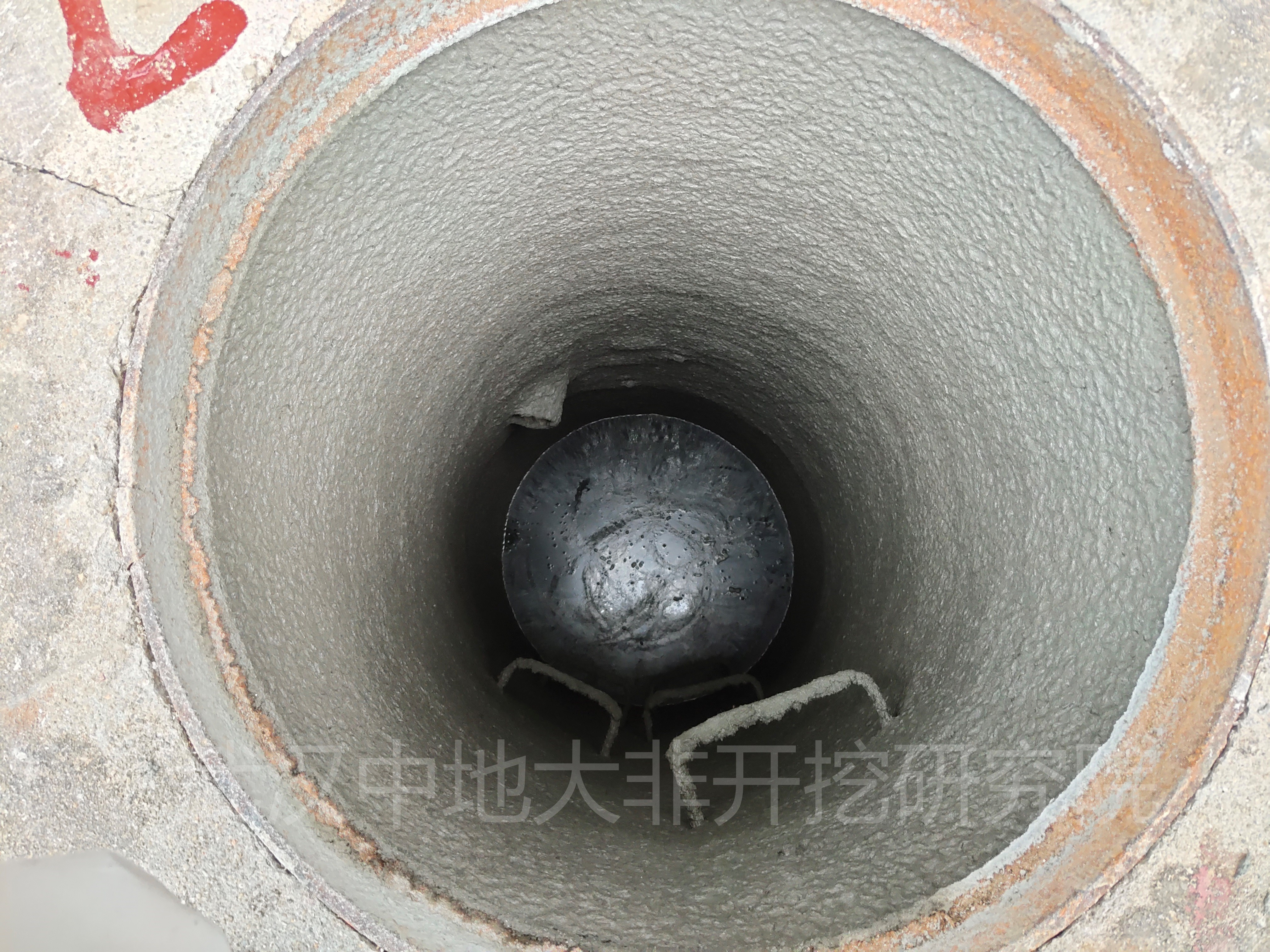

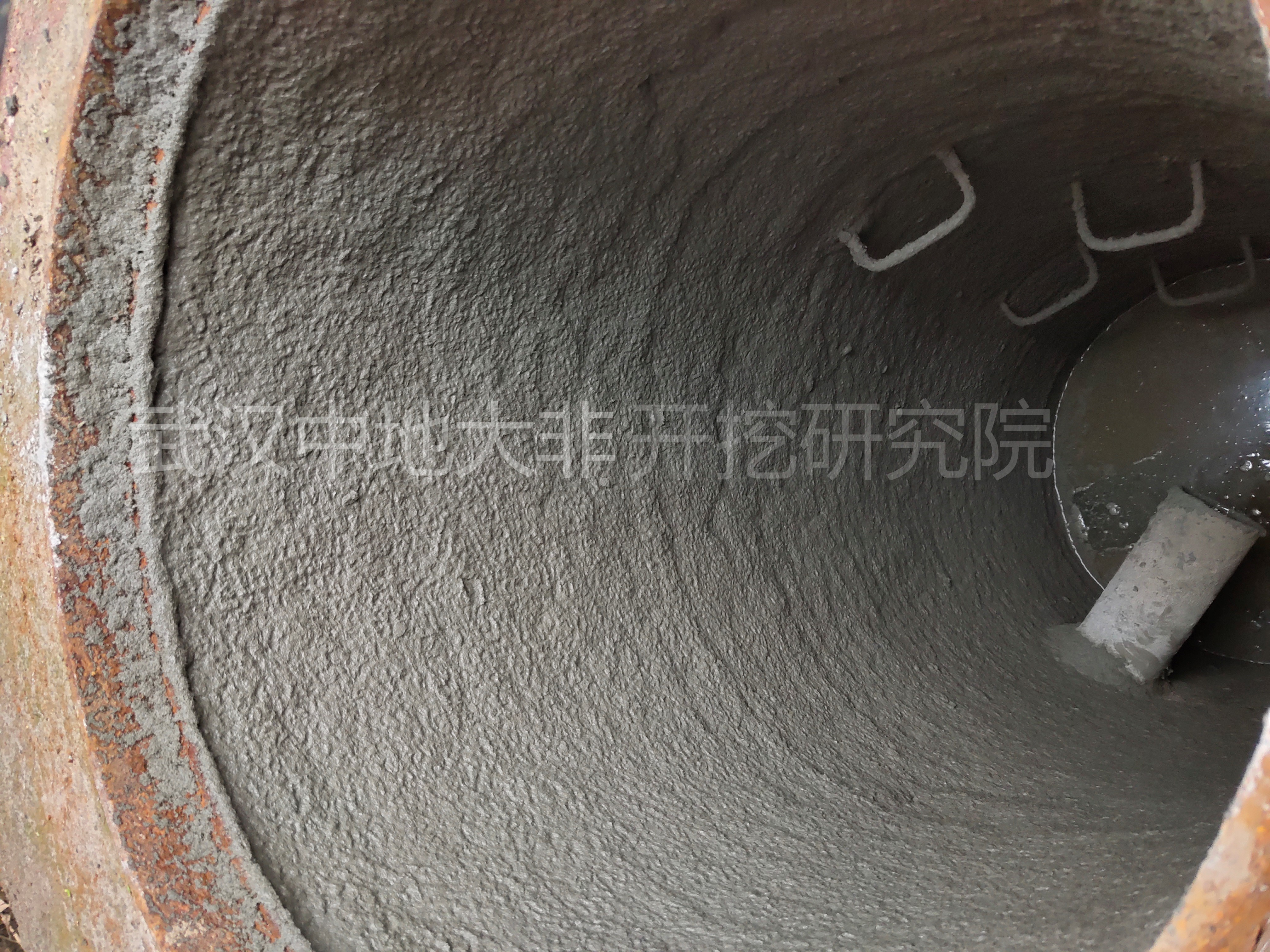

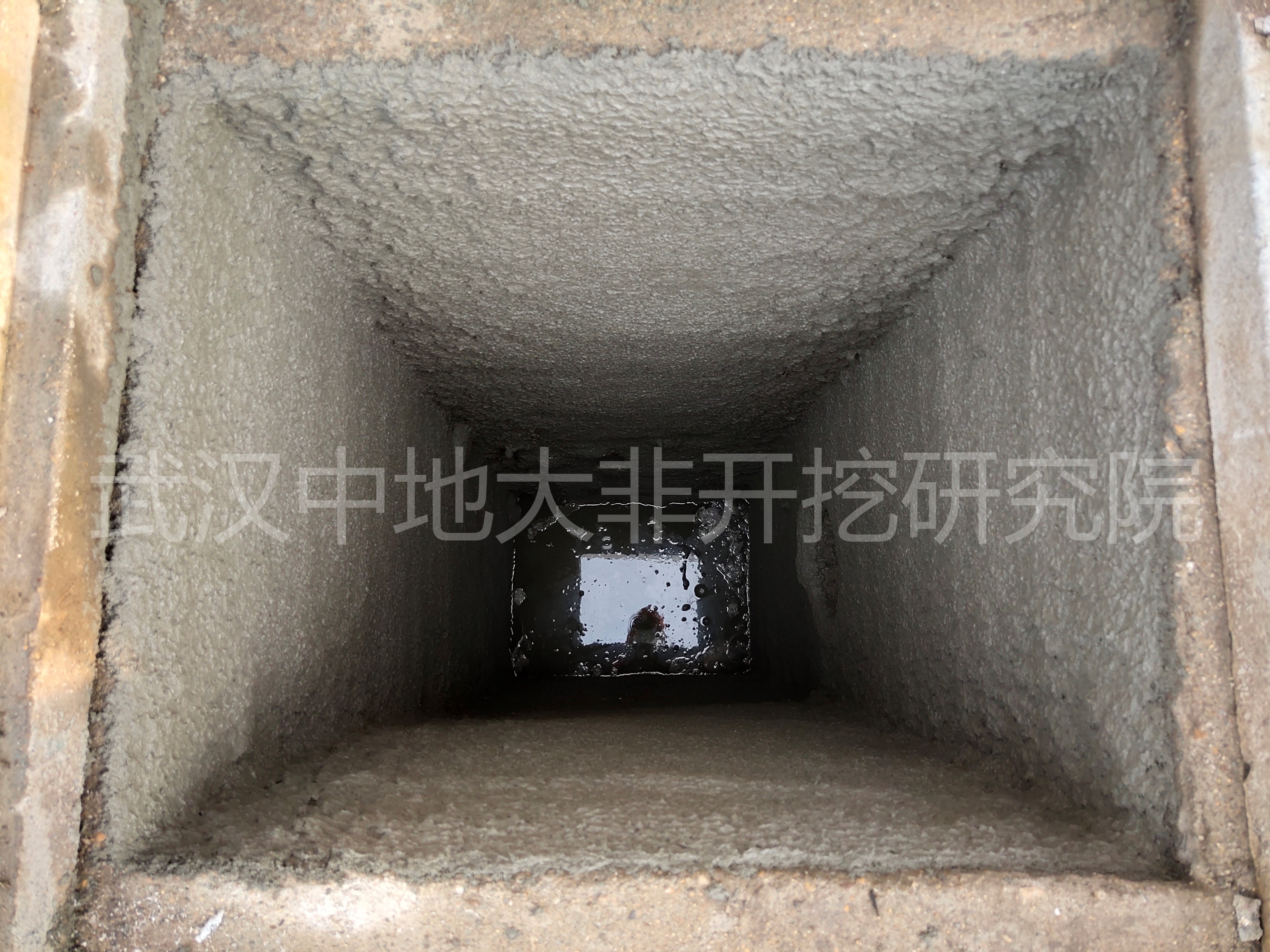

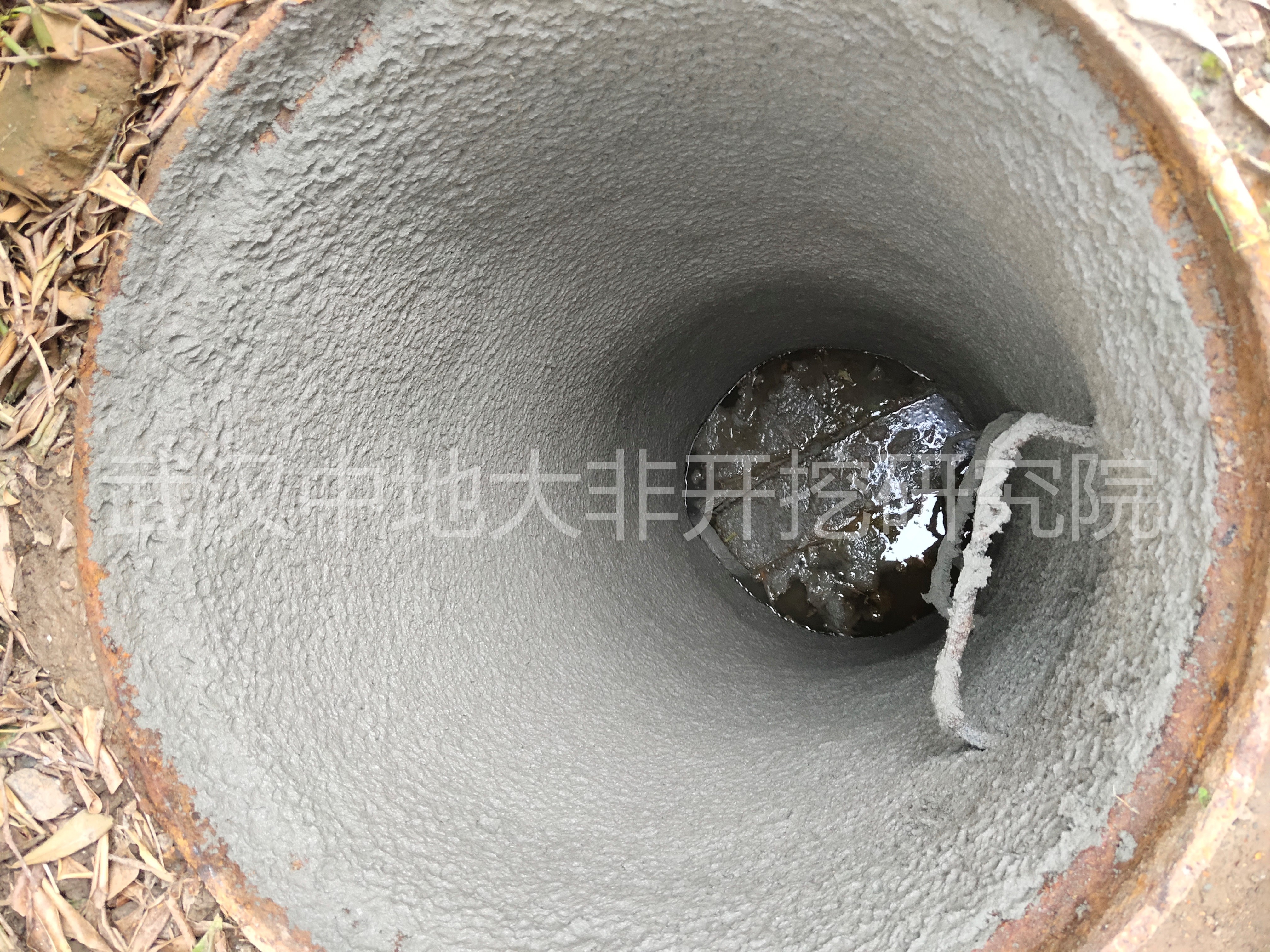

3.喷筑后效果图

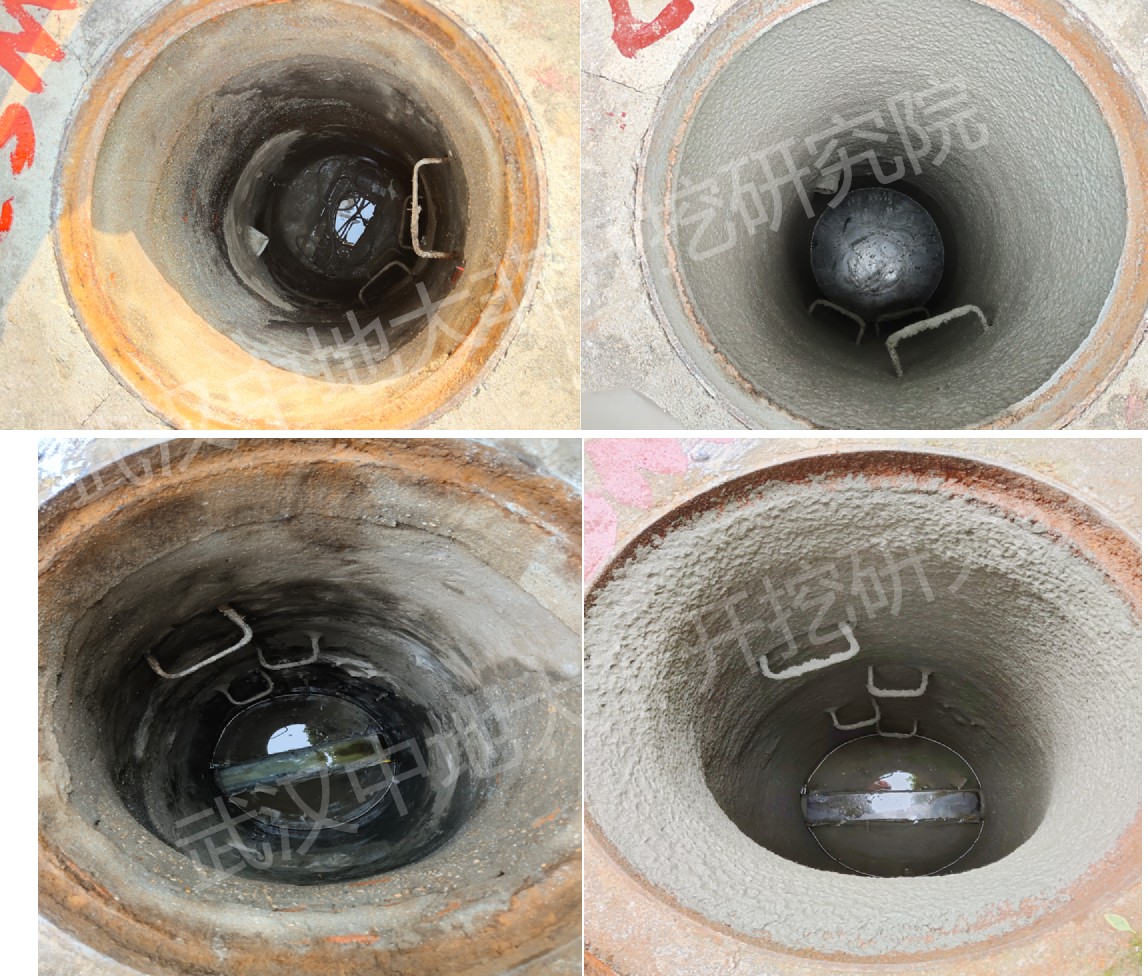

4.修复前后对比图

此次项目中，武汉中地大 非开挖研究院有限公司的“砼盾®H-70非开挖修复砂浆”表现出色，离心喷筑修复检查井项目在昆山顺利完成，修复效果满足甲方各项要求，赢得一致好评。

案例二：离心喷筑法管道修复技术安徽实例

离心喷筑法管道修复技术（简称：“管盾”技术）采用离心喷筑方式在管道内壁形成一个坚固的高性能复合砂浆内衬管，对于非圆形管道、箱涵及其它排水构筑物也可采用人工喷涂方式。将预先配制好的高性能复合砂浆泵送到位于管道中轴线上由压缩空气驱动的高速旋转喷涂器上，浆料在高速旋转离心力作用下均匀甩涂到管道壁上，同时通过专用绞车牵拉喷涂器在沿管道匀速滑行，在管壁形成厚度均匀、连续的内衬，每层喷筑厚度通常控制在1cm左右。当设计的内衬厚度较大时，可分多层喷筑施工，在前一层砂浆终凝后则可进行下一层的喷筑。

离心喷筑法管道修复技术修复流程如下：

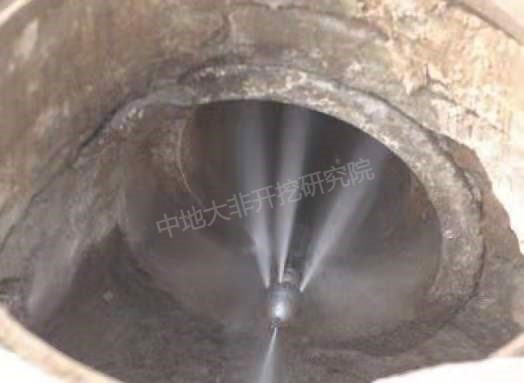

1.预处理工作

喷筑前同样需用高压清洗设备对管道进行清洗，处理渗漏点，去除破损、容易脱落的旧内衬层，用水泥材料填补较大缺陷位置。

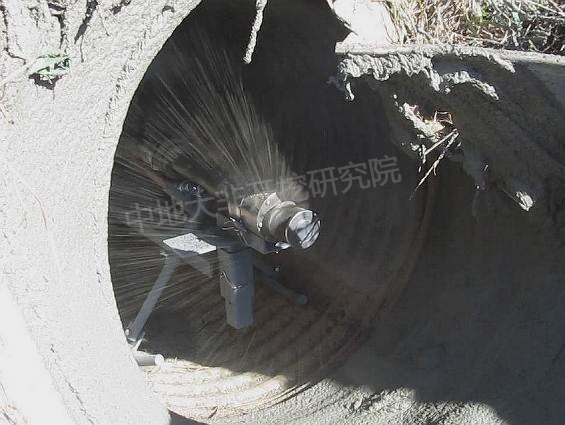

2.喷筑施工

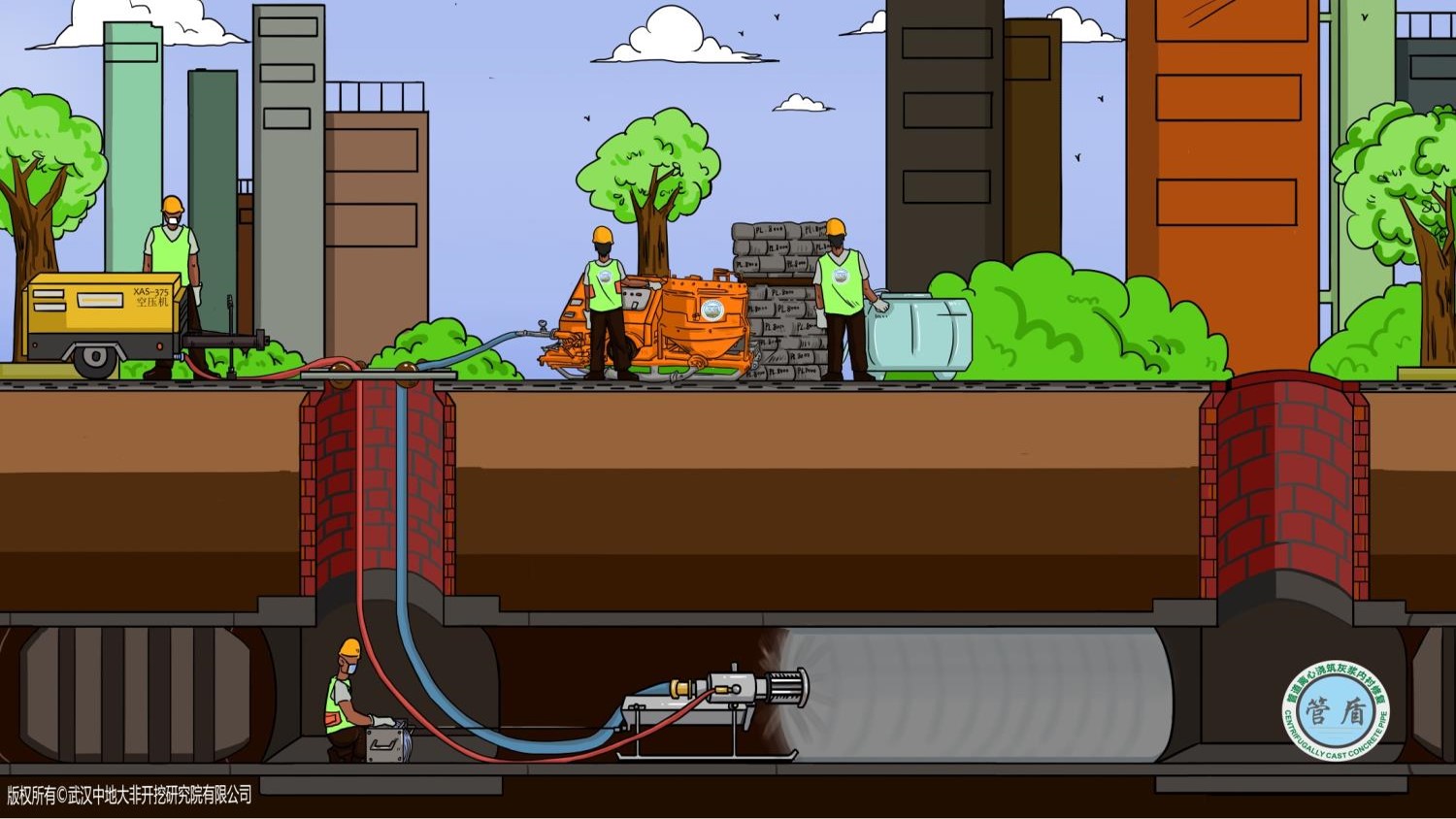

将离心喷涂器固定于支架上放入待喷涂管道的一端，液压驱动卷扬机放置井口，通过调速卷扬牵拉旋喷器支架沿管道匀速滑行。

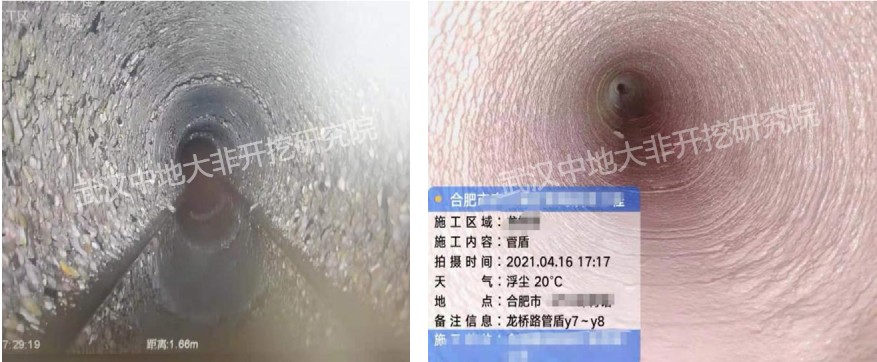

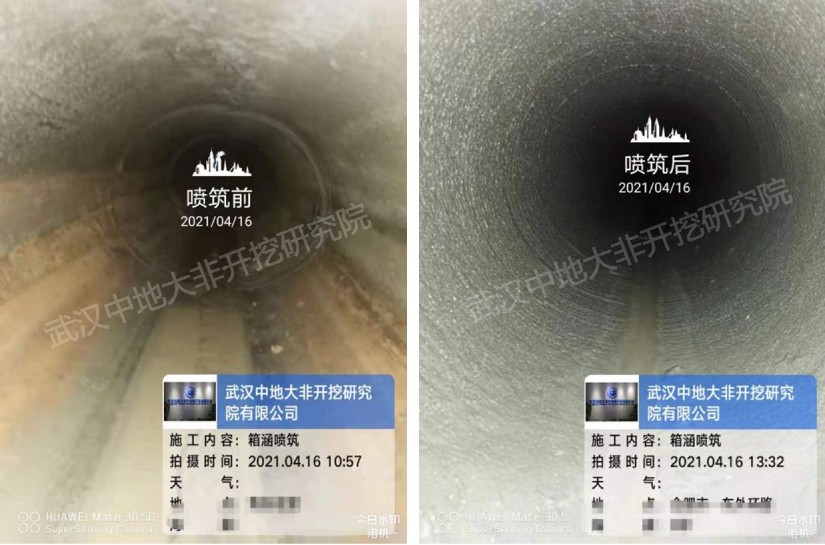

3.喷筑前后对比

管径DN400mm

管径DN600mm

此次的离心喷筑法管道修复项目在安徽顺利完成，同样使用武汉中地大非开挖研究院有限公司的“砼盾®H-70非开挖修复砂浆”进行修复，修复管道管径为400-1000mm，修复效果显著，同样得到了甲方的高度认可。

若将地下管道比作一个城市的血管，那么检查井就是毛孔，倘若毛孔出现问题，血管也会被殃及。相信在未来，“井盾”技术和“管盾”技术能普及全国，成为全国检查井以及管道修复的一剂良药，而“砼盾H-70”则是这剂良药的关键配方！
