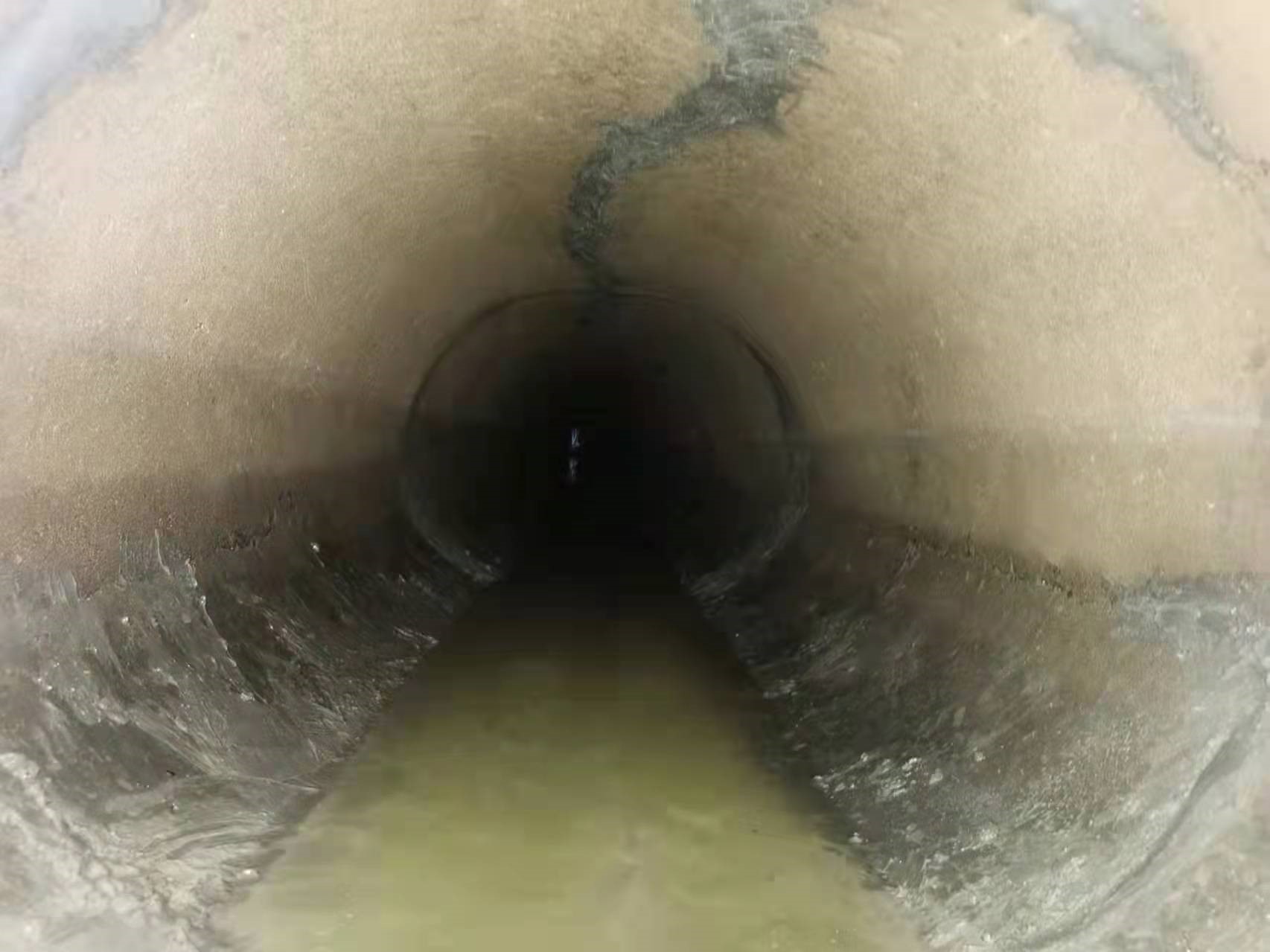

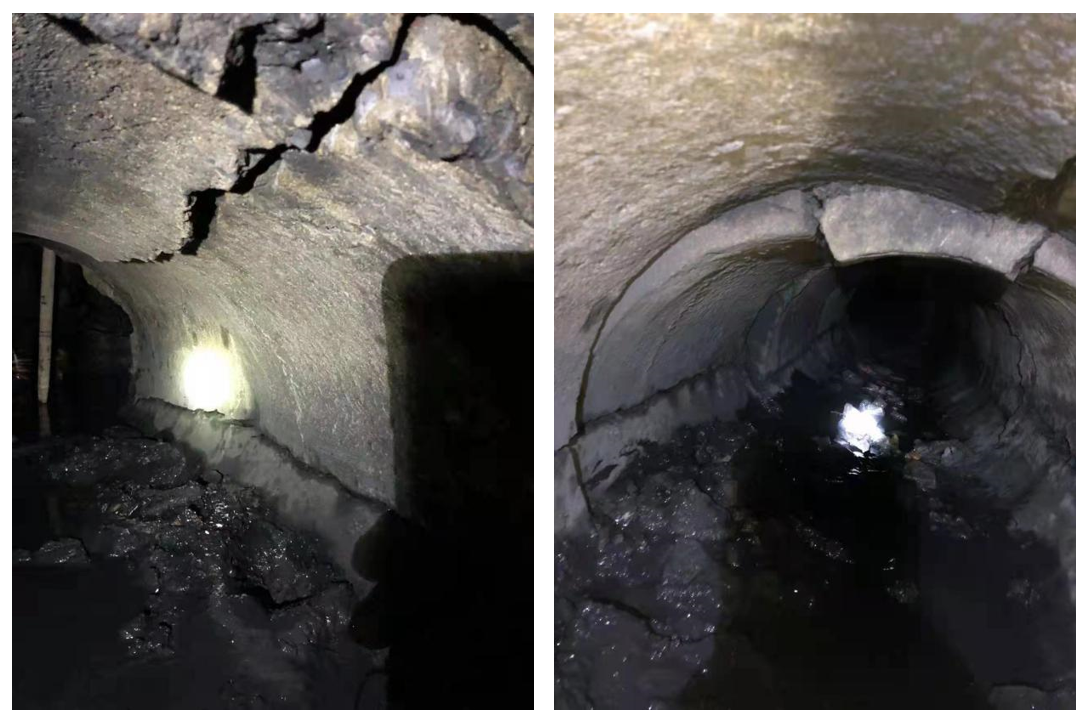

在江苏宿迁市，有一批管径为DN600-DN1200的排水管道，因年久失修，存在破裂、腐蚀、错位、渗漏的病害，部分管道因破裂后未及时修复处理，在上覆荷载作用下出现明显裂口及变形。面对缺陷如此大的管道，如何选择成熟可靠的修复工艺是业主和设计院面临最大的难题，为了保证修复质量和效率，经过综合考虑，业主选用了“砼盾”管道离心喷筑法内衬修复技术（CCCP技术），下图为缺陷较为严重的待修复管道。



修复流程：

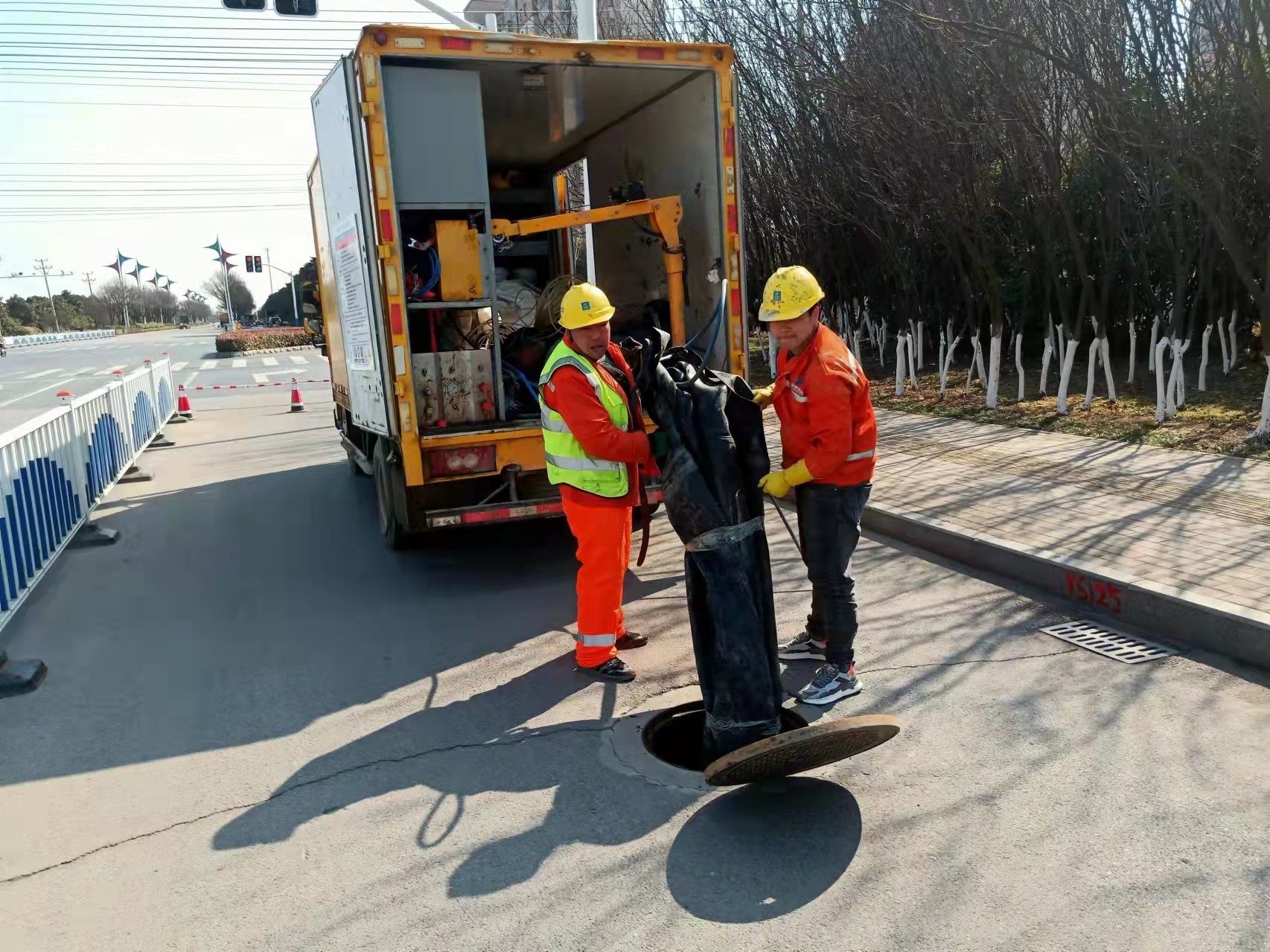

1.封堵气囊

2. 管道预处理

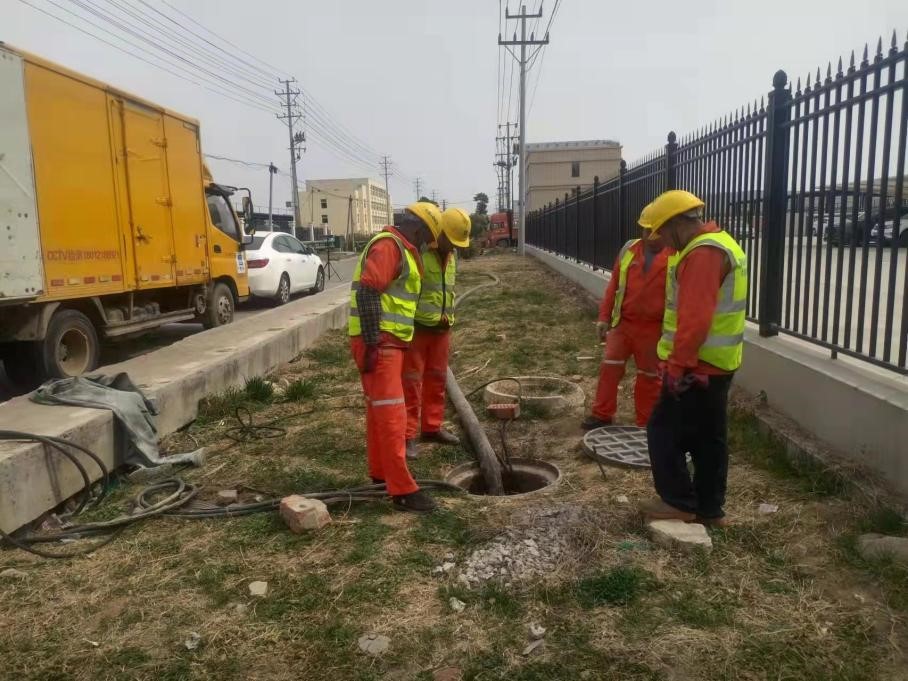

管道抽水、清洗



管道堵漏、接口表面抹平

2. 砼盾H-70材料离心喷筑施工

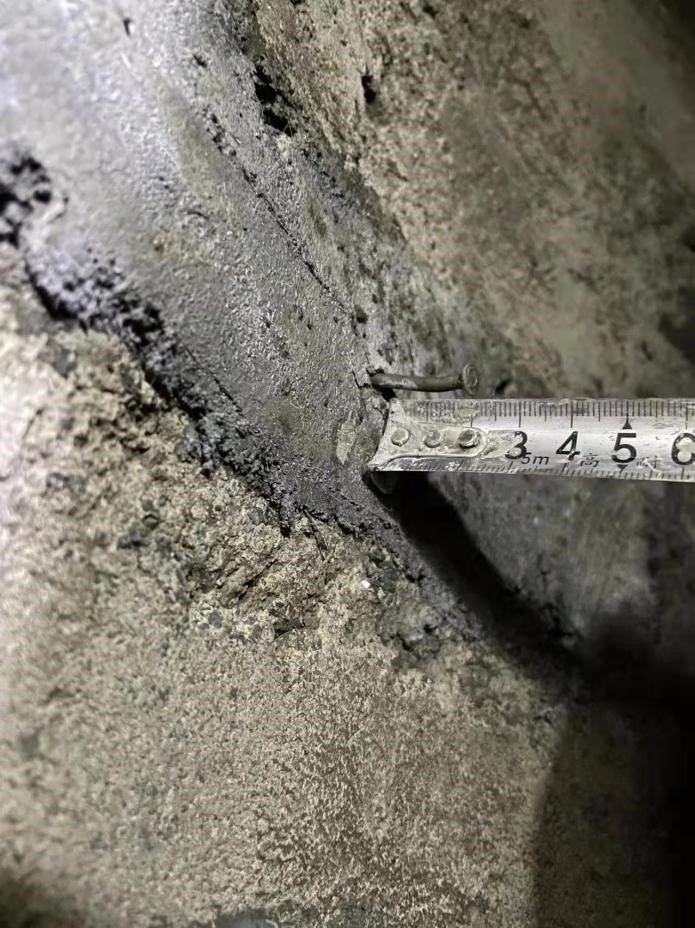

喷筑前做好厚度标记钉

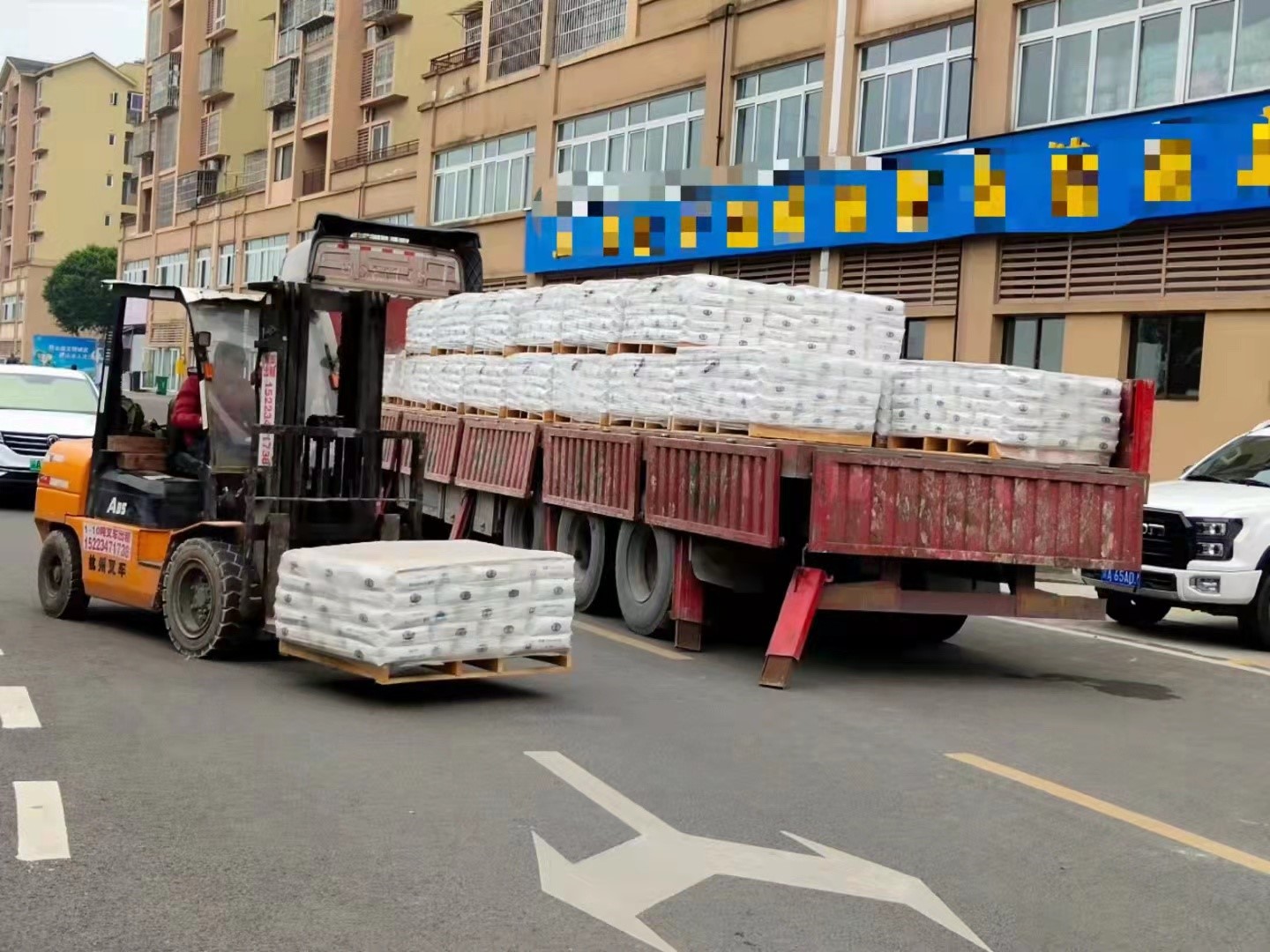

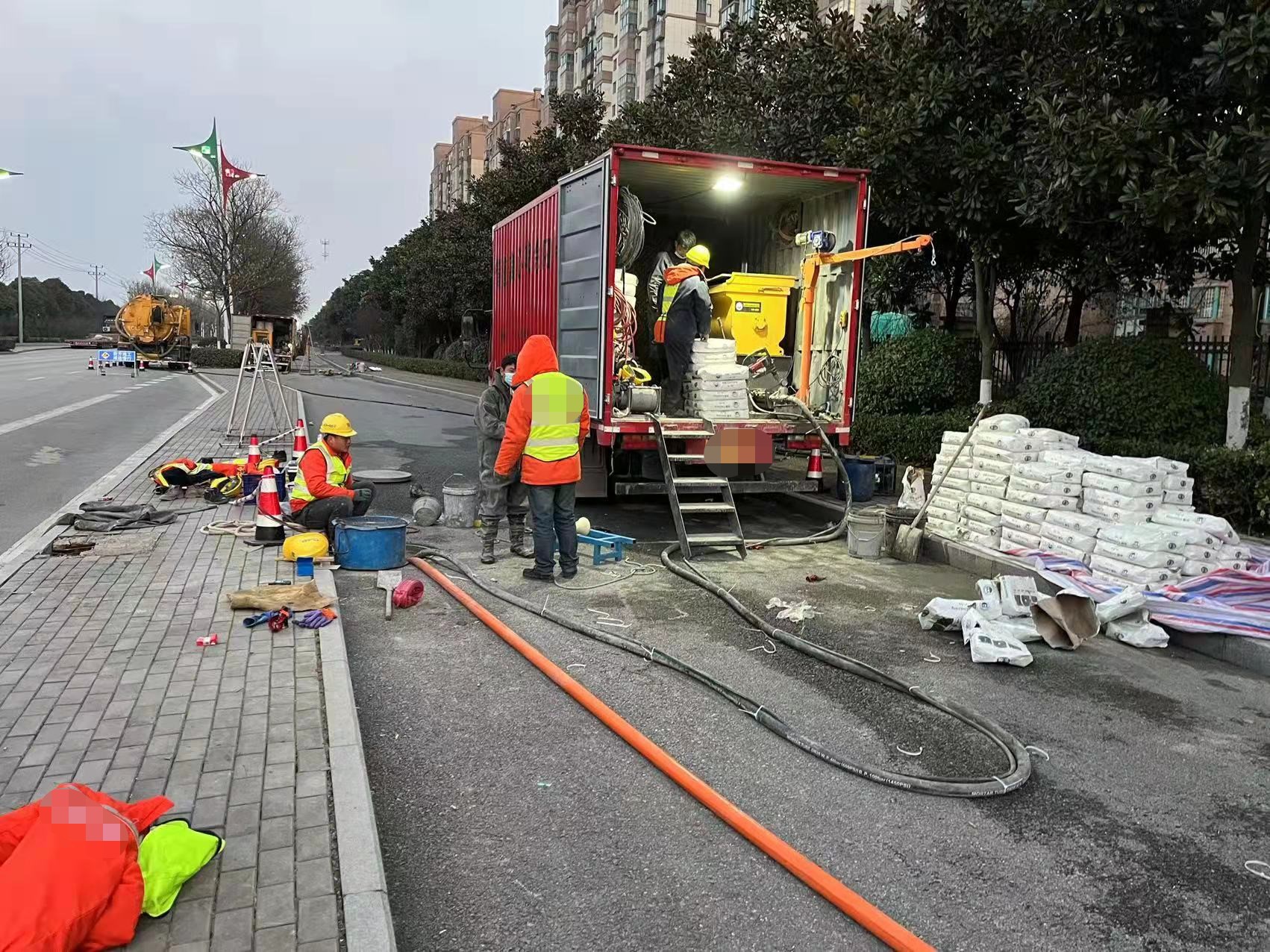

浆料制备和输送

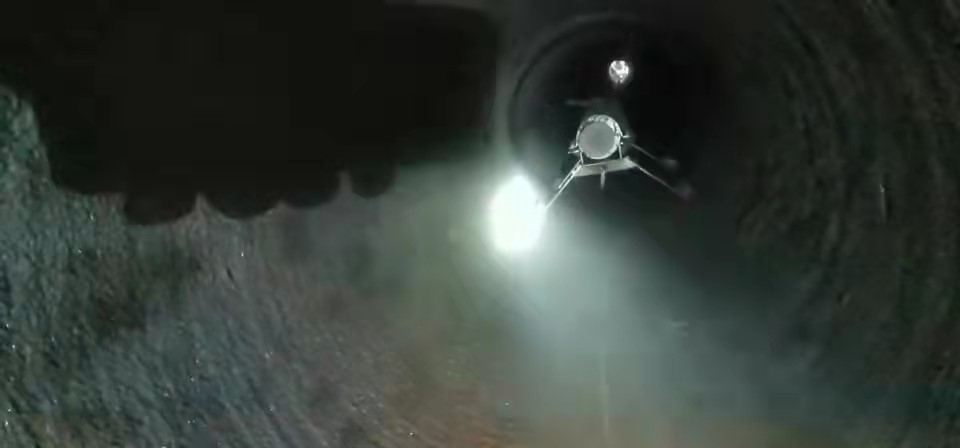

管下离心喷筑施工

4.施工完成

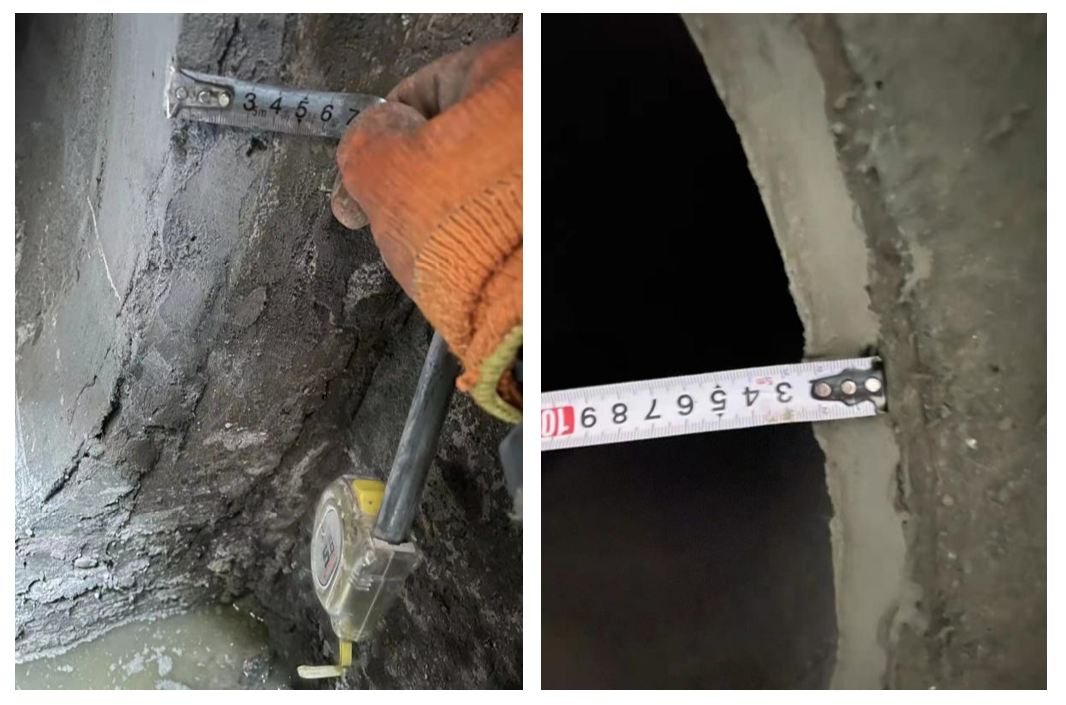

施工完成厚度测量

管道修复效果：

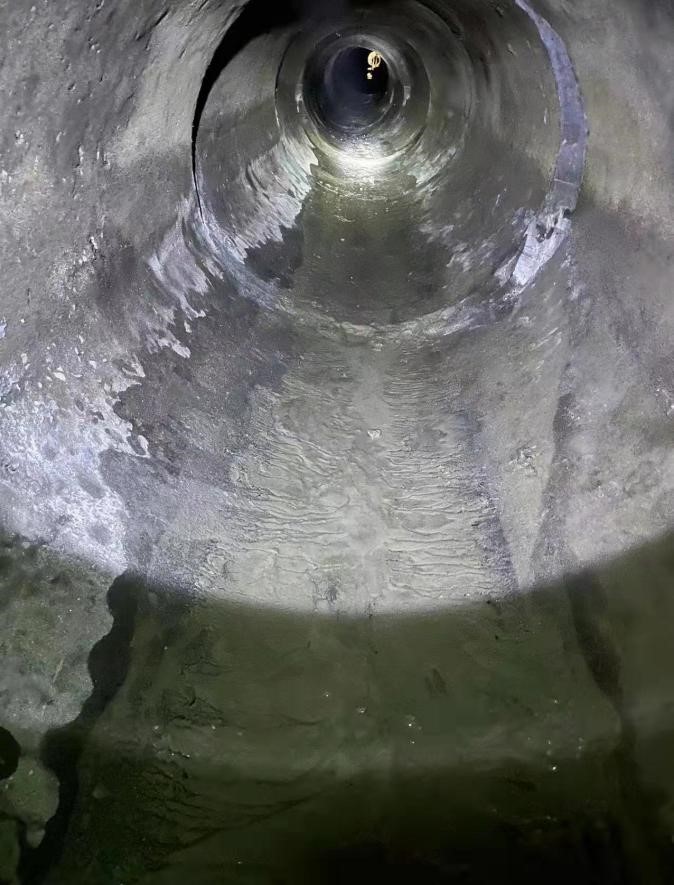

DN1200管道修复前

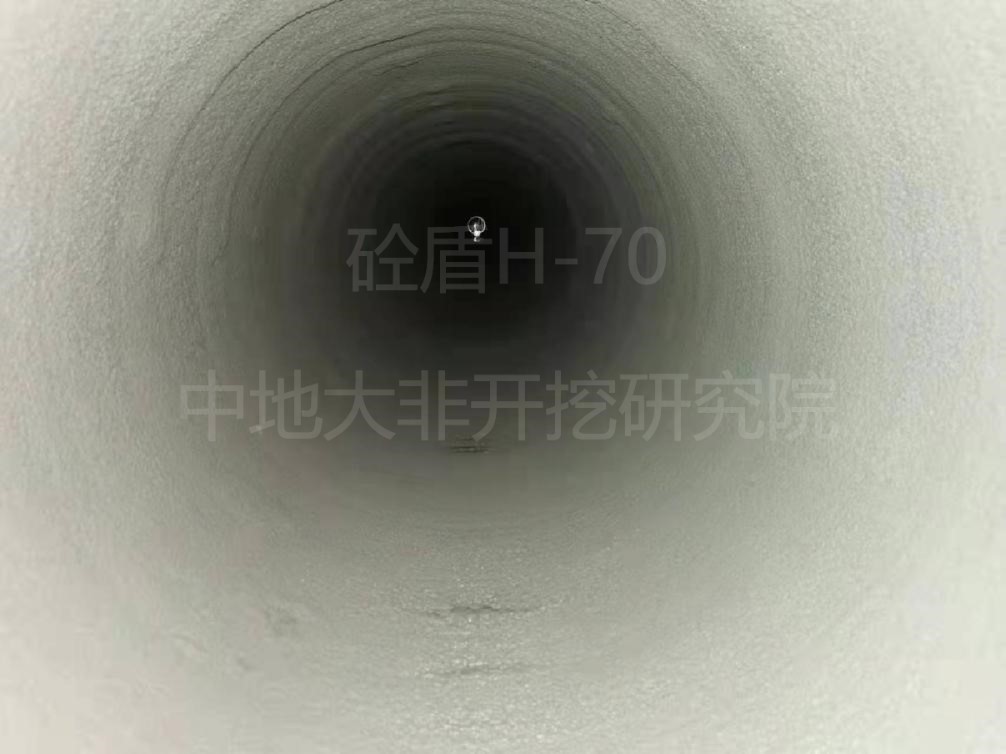

DN1200管道修复后

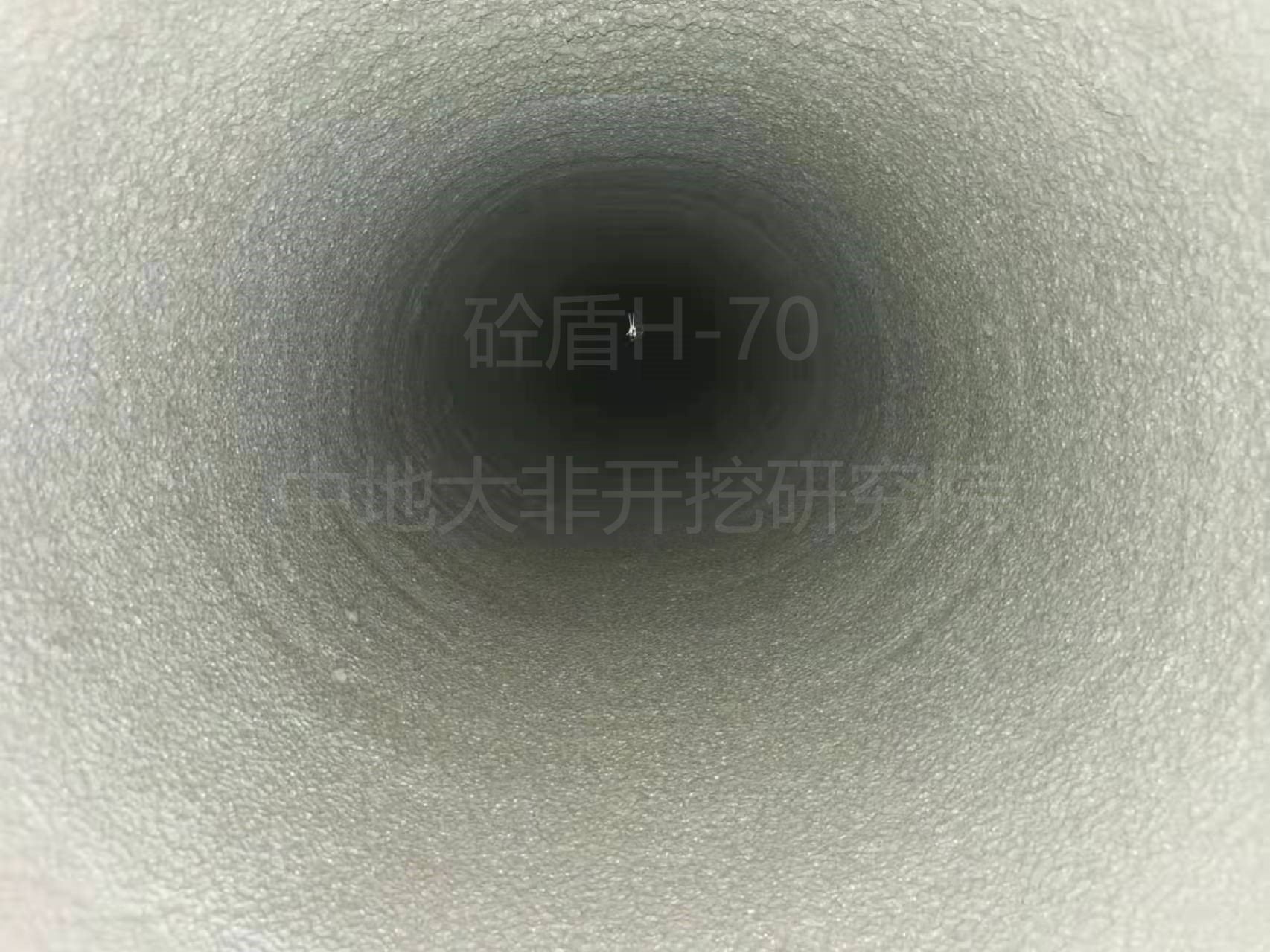

DN1000管道修复后效果

DN800管道修复后效果

DN600管道修复后效果



本工程选用我司主打的70MPa级的“砼盾H-70”型非开挖修复砂浆，该砂浆24小时抗压强度可达30MPa，28天强抗压强度可达70MPa，强度是原管道混凝土强度的2倍多。此次项目修复效果显著，离心喷筑后使原有破损不堪的管道增加了一层崭新而坚实的内衬，成型后的内衬具有强度高、耐久性好、抗渗防腐性能好等特点，经结构性修复的管道，寿命可超过原管道设计寿命。
