项目概况

项目地址：宁夏某市

施工时间：2022年4月

修复对象：DN1200污水管道

施工背景

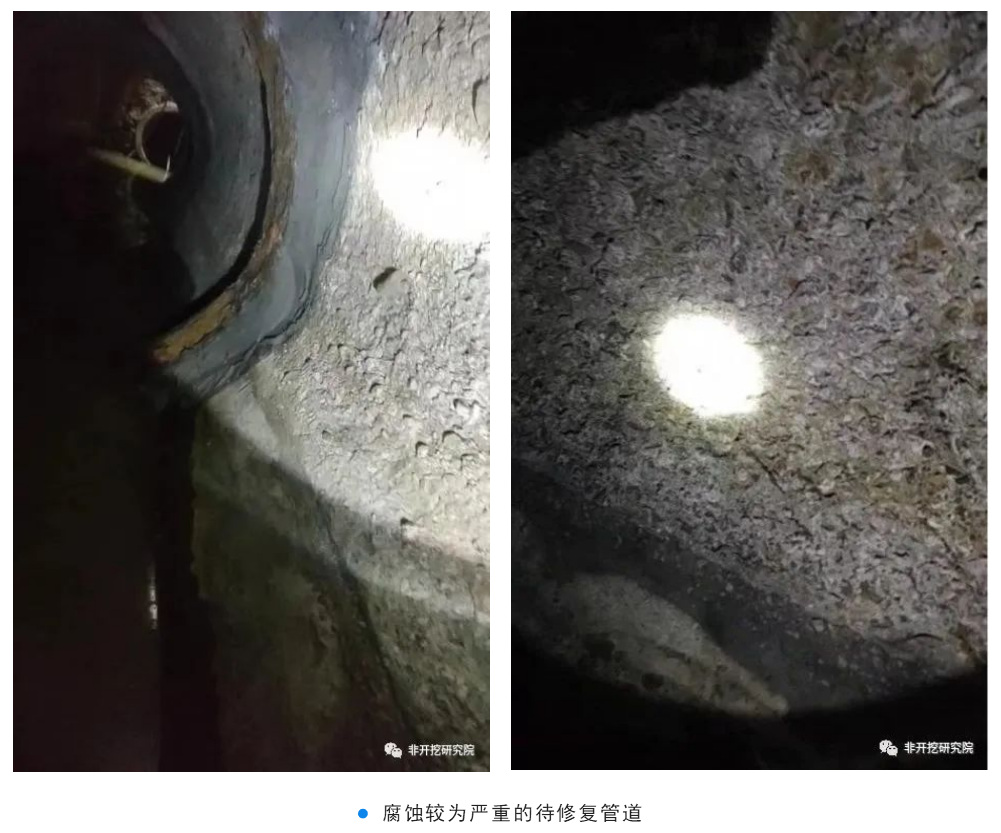

近年来，宁夏围绕"进一步完善城市排水系统、提升污水收集处理及防洪泄洪能力、提升居民幸福感"这一目标，对各个道路排水管网进行改造，让城区雨水、污水“各行其道”。此次项目针对一段长达60米、管径为DN1200的污水管道，管道修建于2000年之前，期间曾用钢套进行加固，但修复效果并不理想，管道内壁腐蚀情况依旧严重，原有的混凝土内衬腐蚀软化、脱落，钢套也被腐蚀得破烂不堪。

解决方案

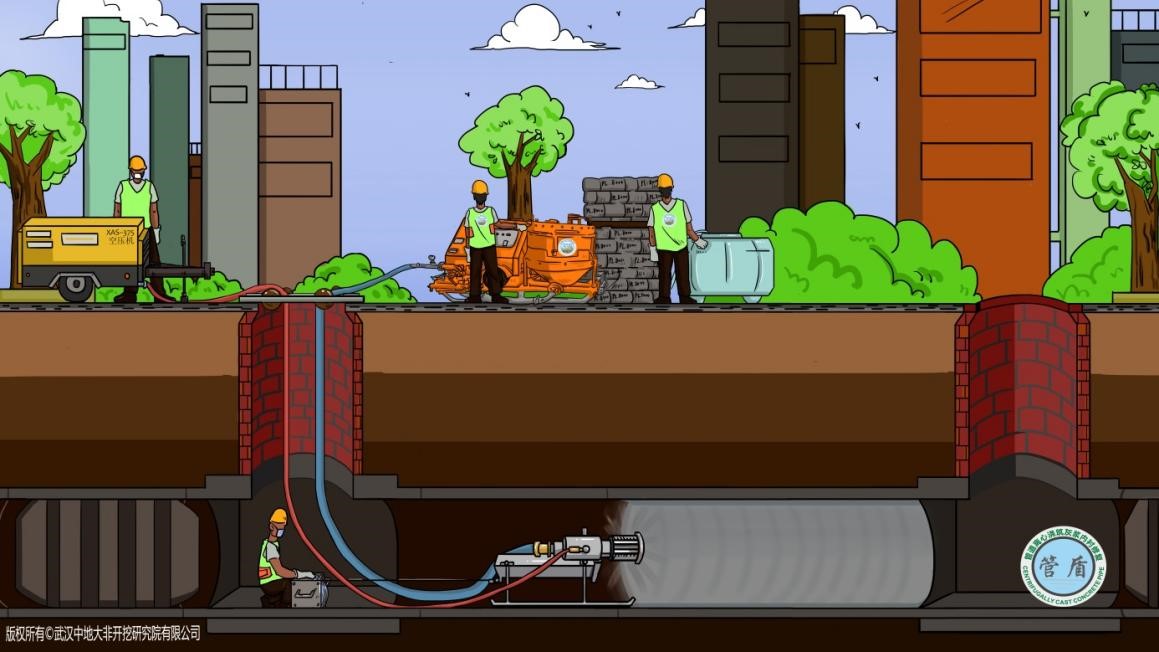

面对这一情况，业主决定采用“砼盾”管道离心喷筑法内衬修复技术（CCCP技术）。管盾技术是将预先配制好的高性能复合砂浆泵送到位于管道中轴线上由压缩空气驱动的高速旋转喷涂器上，浆料在高速旋转离心力作用下均匀甩涂到管道壁上，同时通过专用绞车牵拉喷涂器在沿管道匀速滑行，在管壁形成厚度均匀、连续的内衬。

首先对管道进行清淤处理，再将原内衬被腐蚀软化、容易脱落层刮除，将腐烂的钢套取下，清理完成后，在管节接口错位处用砂浆处理平滑。

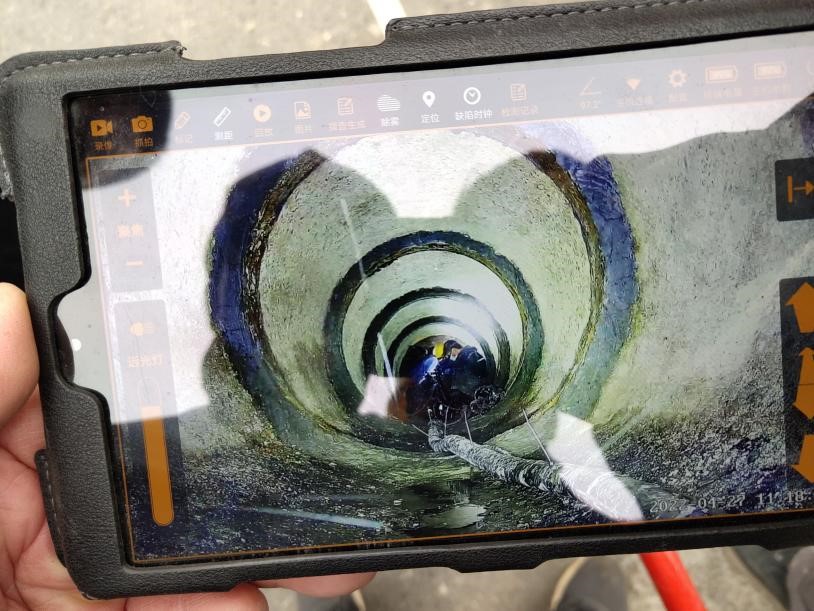

● 预处理后的管道情况

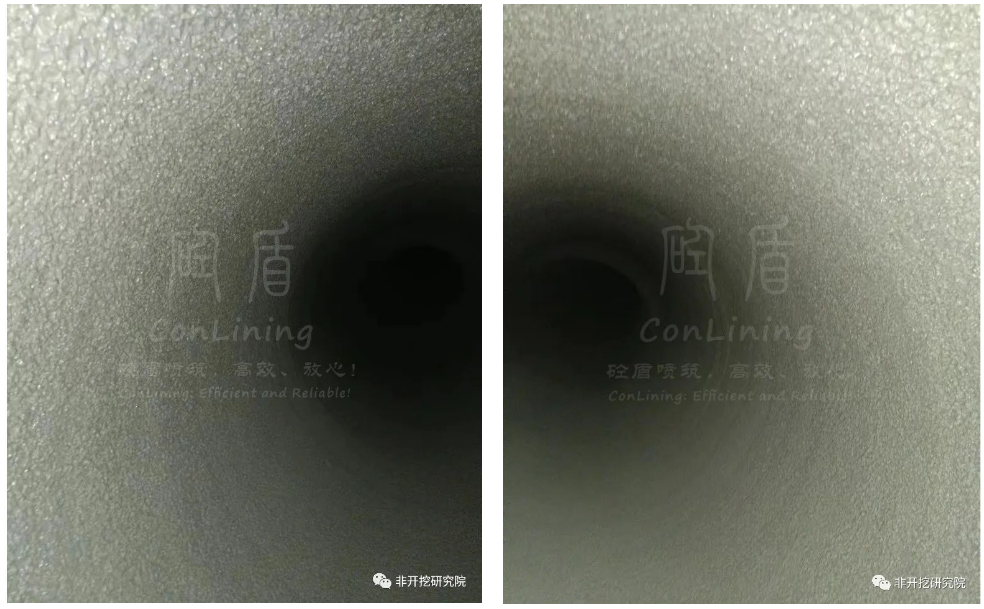

该段待修复管道长度为60米，井室较深，采取从中间向两边喷涂的方式。得益于管盾技术优势，喷涂后的管道内壁形成了均匀连续、致密的内衬。

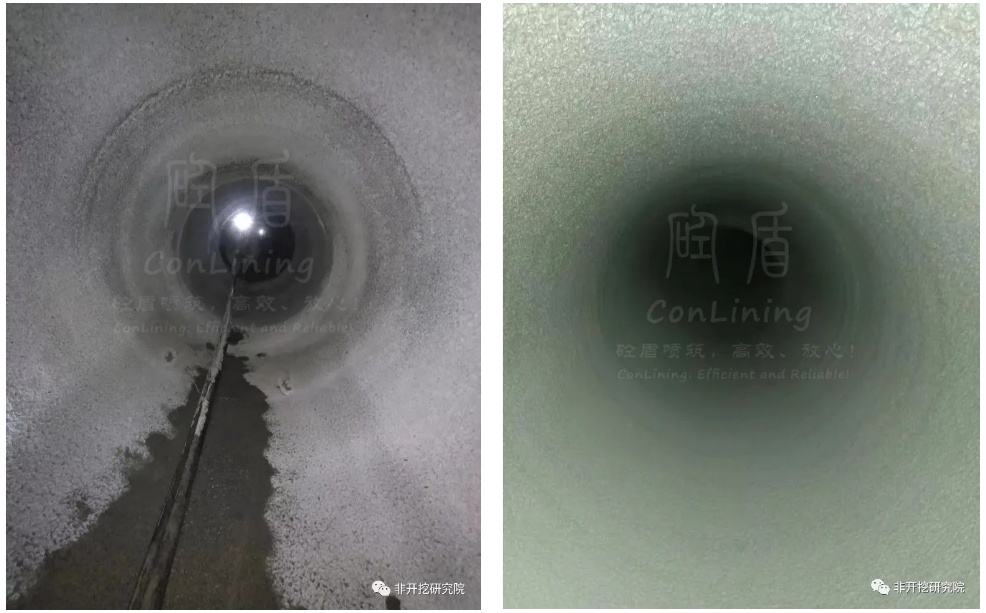

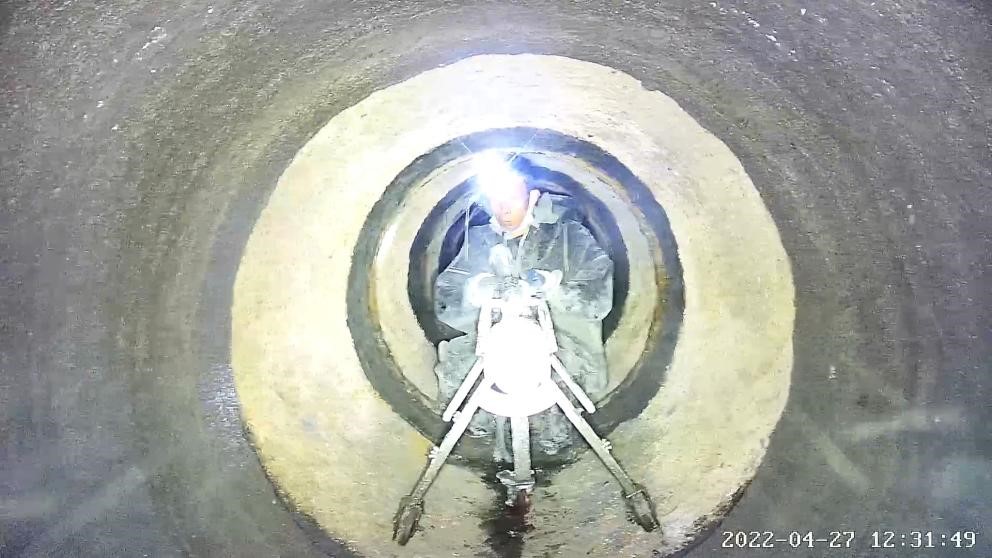

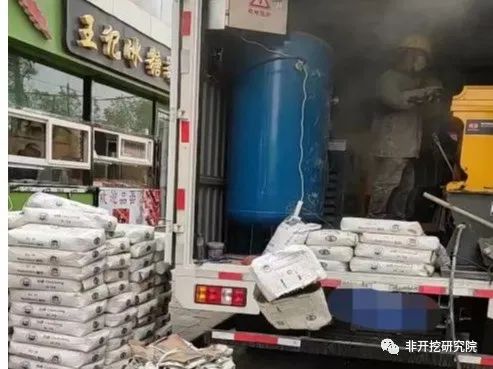

● 喷涂施工中

技术优势

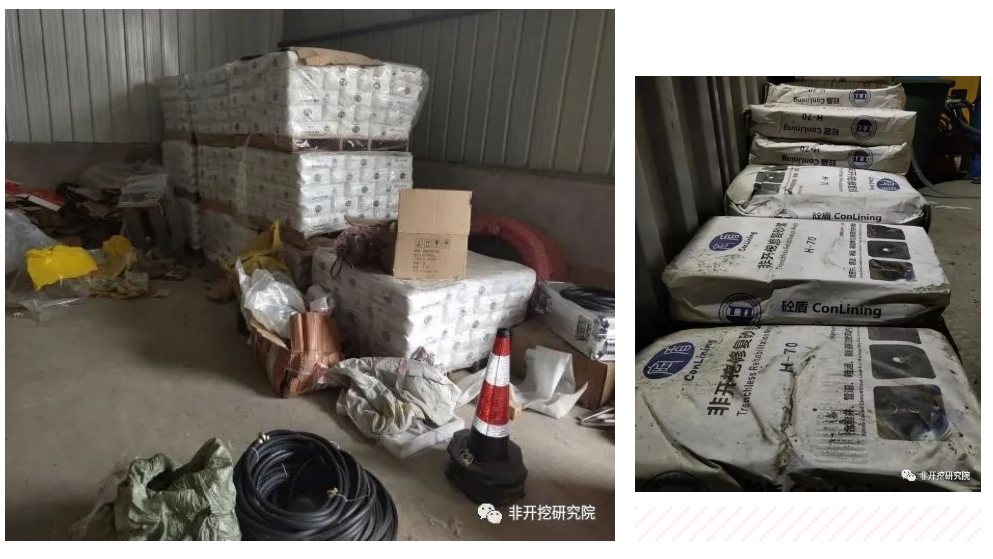

本次选用的修复材料是由我司主打的70MPa级的“砼盾H-70”型非开挖修复砂浆，砂浆24小时抗压强度可达30MPa，28天抗压强度可达70MPa，强度是普通水泥的两倍多，施工后相当于给原有的管道新增了一层坚实的内衬，不仅如此，成型后的内衬具有强度高、耐久性好、抗渗防腐性能好等特点。

本次项目也是宁夏首次尝试采用离心喷筑技术对管道进行修复，整体修复效果良好，管道结构得到明显加强，修复效果受到业主的肯定。
