武汉中地大非开挖研究院

Wuhan CUG Trenchless Technology
Research Institute

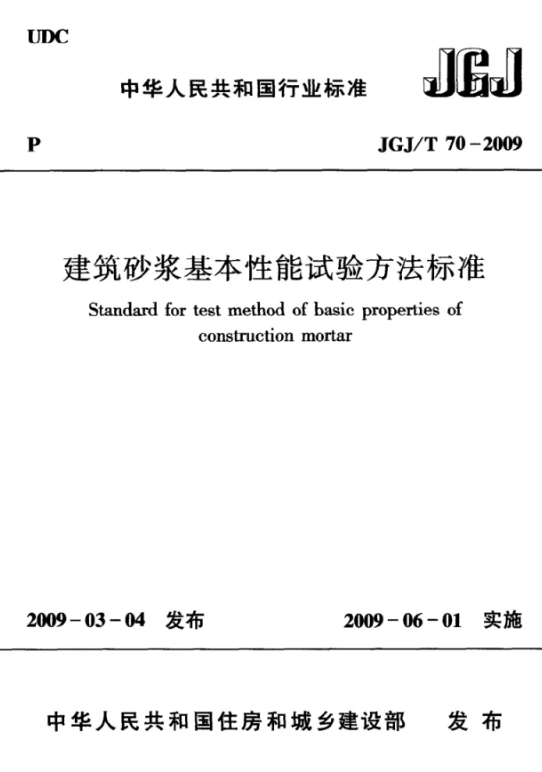

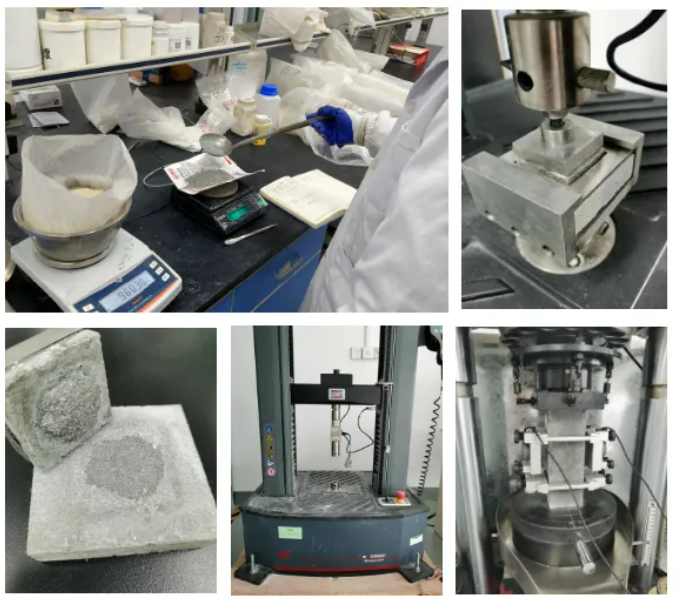

实验主要过程

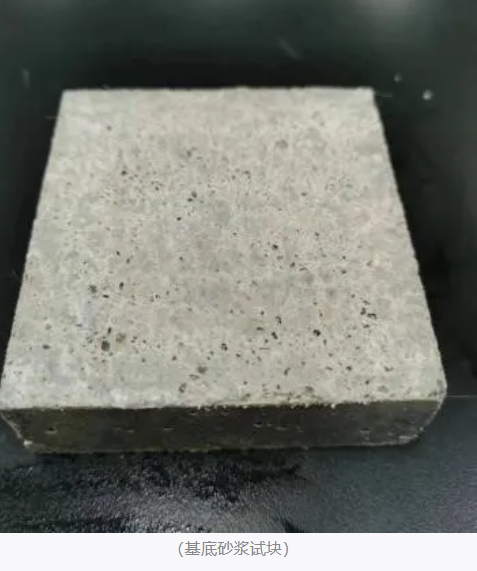

1.基底砂浆试块制备。使用42.5级水泥、中砂，水泥：砂：水按照1：3：0.5的质量比制备，一组10块，成型24h后脱模，水养6d后在实验条件下放置21d。试验前用200号砂纸将基底试块成型面打磨平整，备用。

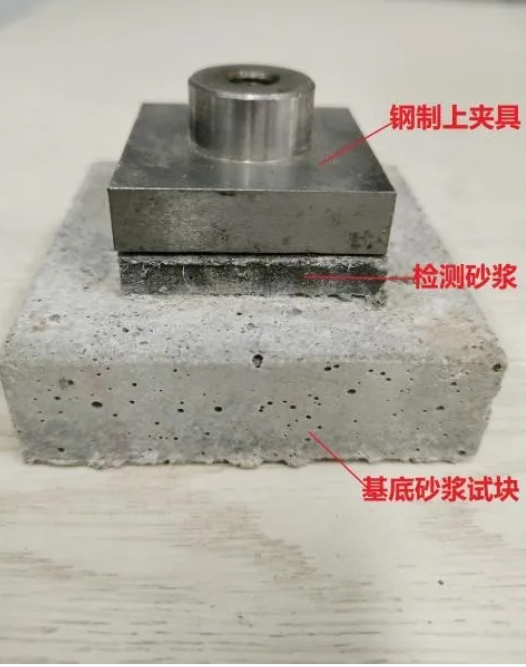

2.拉伸粘结强度试件制备。将成型框放在基底试块的成型面，将待检测砂浆按照规定拌合后倒入成型框成型，插捣、颠实、抹平，养护24h后脱模，再放置规定环境中养护至所需龄期。

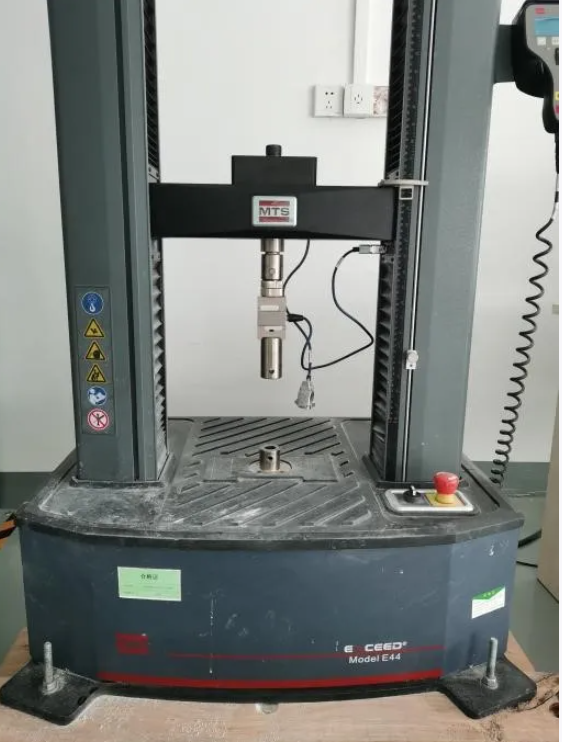

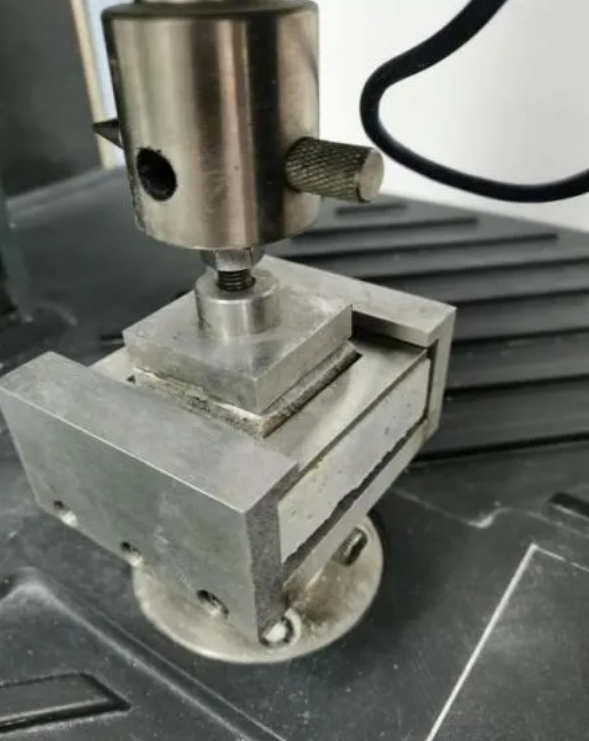

4.测定拉伸粘结强度。通过整套专用夹具固定拉伸粘结试件（如下图示），按照标准加载拉力，直至试件破坏，可以得到试件破坏荷值。通过计算可以得到拉伸粘结强度。当检测砂浆试件与钢制上夹具（金属拉拔头）中间的胶黏剂脱落时，实验结果为无效。

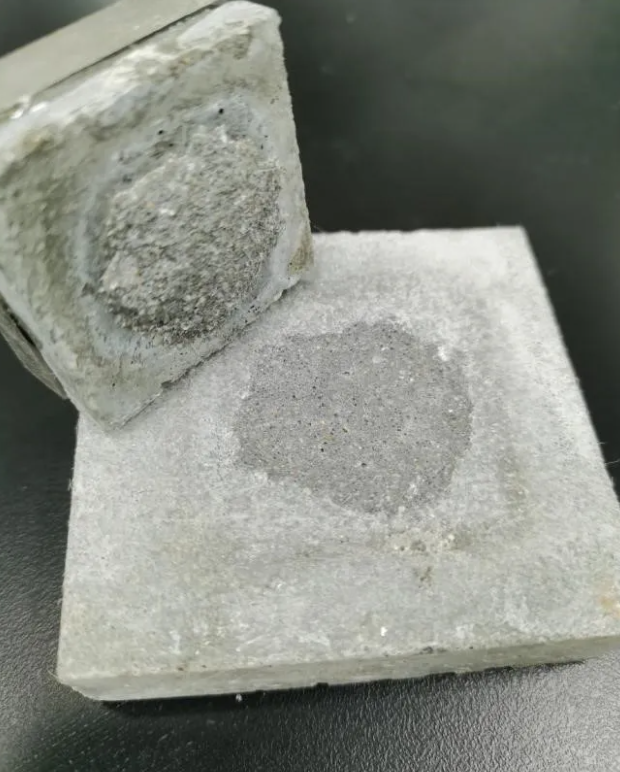

砼盾H-70非开挖修复砂浆的拉伸粘结强度实验破坏形式为基体砂浆试块破坏（如下图示）。H70砂浆砂浆具有非常优异的粘结性能，14天的拉伸粘结强度可以达到1.2MPa以上，通过高速离心喷涂，H-70浆体能够与砖石、混凝土等基体粘合牢固，不易脱落，修复砂浆与基体形成稳固的整体。
