武汉中地大非开挖研究院

Wuhan CUG Trenchless Technology
Research Institute

参照标准：JGJ/T 70-2009

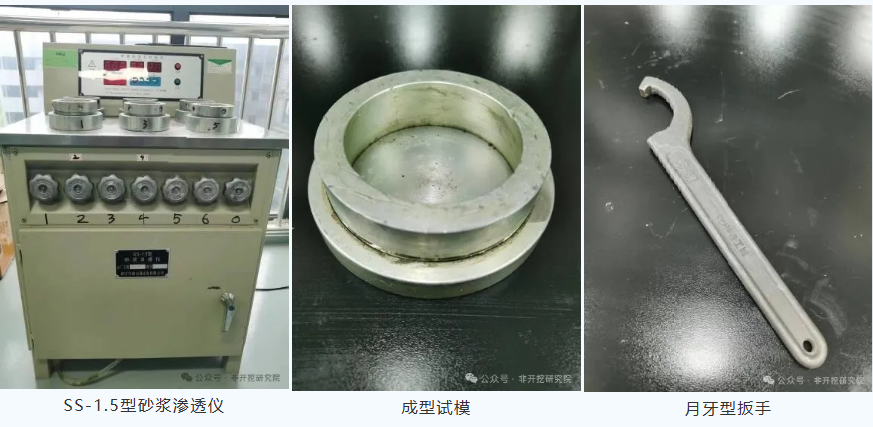

实验设备：砂浆渗透仪、带底金属成型试模、月牙形扳手

实验主要过程

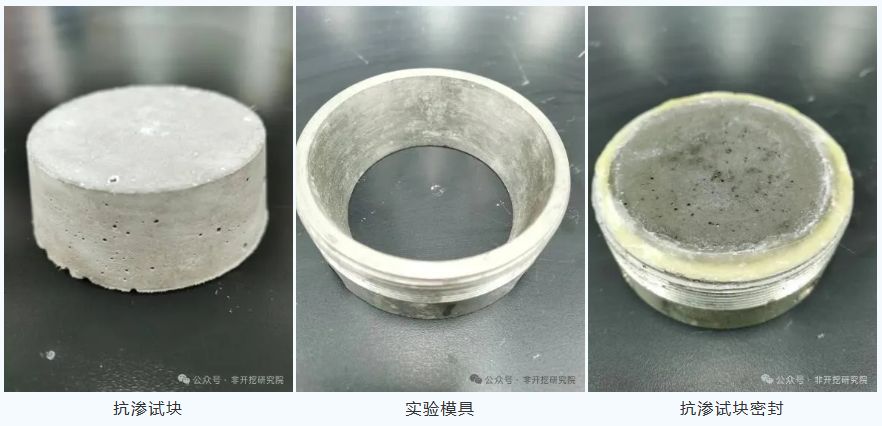

1.砂浆抗渗试块制备。将拌合好的砂浆装填进金属成型试模中，成型24h后脱模，养护至规定龄期，一组6块。

2.试块密封装机。将抗渗试块取出干燥后，使用密封材料将抗渗试块与抗渗仪上的实验模具进行装填密封，然后通过月牙形扳手将整个试件拧紧到抗渗仪上准备实验。

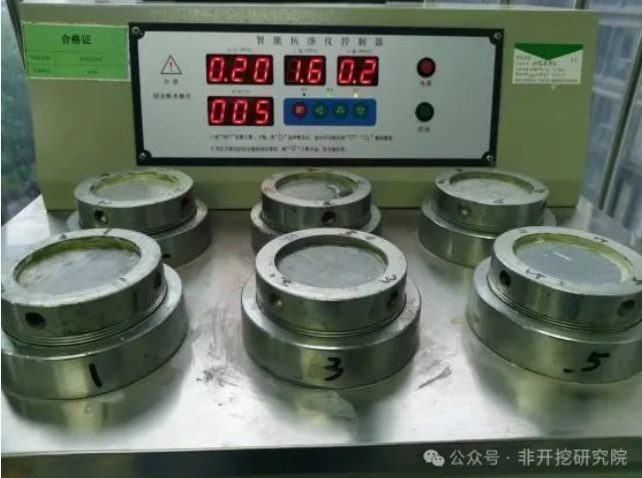

3.抗渗实验。从0.2MPa开始加压，恒压2h后增至0.3MPa，以后每隔1h增加0.1MPa。当6个试件中有3个试件表面出现渗水现象时，应停止试验，记下当时水压。在试验过程中，当发现水从试件周边密封处渗出时，应停止试验，重新密封后再继续试验。砂浆抗渗压力值应以每组6个试件中4个试件未出现渗水时的最大压力计，并应按下式计算:P=H-0.1

式中P—砂浆抗渗压力值(MPa)，精确至0.1MPa；H一6个试件中3个试件出现渗水时的水压力(MPa)。

检查井、管道箱涵等往往都会存在渗漏问题，作为专业的非开挖修复砂浆材料,砼盾H-70非开挖修复砂浆具有优异的抗渗性能，28天的抗渗强度可以达到1.5MPa以上。砼盾H-70通过精选矿物掺合料、优选骨料、添加特种有机高分子聚合物和纤维等优化配方设计，尽可能减少砂浆固化过程中细微裂纹的产生，从而提高砂浆的抗渗性能。
