武汉中地大非开挖研究院
Wuhan CUG Trenchless Technology
Research Institute
武汉中地大非开挖研究院
Wuhan CUG Trenchless Technology
Research Institute
武汉中地大非开挖研究院
Wuhan CUG Trenchless Technology
Research Institute
人工服务8:30~22:00
24小时智能机器人服务
158 7170 9393
7*24小时客服电话
【产品简介】
砼盾MS-70型修复砂浆是根据原位喷筑法非开挖内衬修复要求研制的高性能水泥基复合材料，具有高强度、耐磨及耐腐蚀等特点。适用于市政检查井、排水管道及各类箱涵、隧道等非开挖修复和加固。
【主要参数】
|
检测项目 |
技术指标 |
|
|
初凝时间（min） |
≥60 |
|
|
终凝时间（min） |
≤240 |
|
|
抗压强度（MPa） |
1d |
≥25 |
|
28d |
≥65 |
|
|
抗折强度（MPa） |
1d |
≥3.5 |
|
28d |
≥9.5 |
|
|
静压弹性模量/MPa |
≥32,000 |
|
|
拉伸粘结强度/MPa |
≥1.5 |
|
|
抗渗性能/MPa |
≥1.5 |
|
|
收缩性/% |
≤0.1 |
|
|
抗冻性 |
≥100 |
|
|
水灰比（重量） |
0.15~0.17 |
|
产品执行标准：CECS/T717-2020
【使用方法】

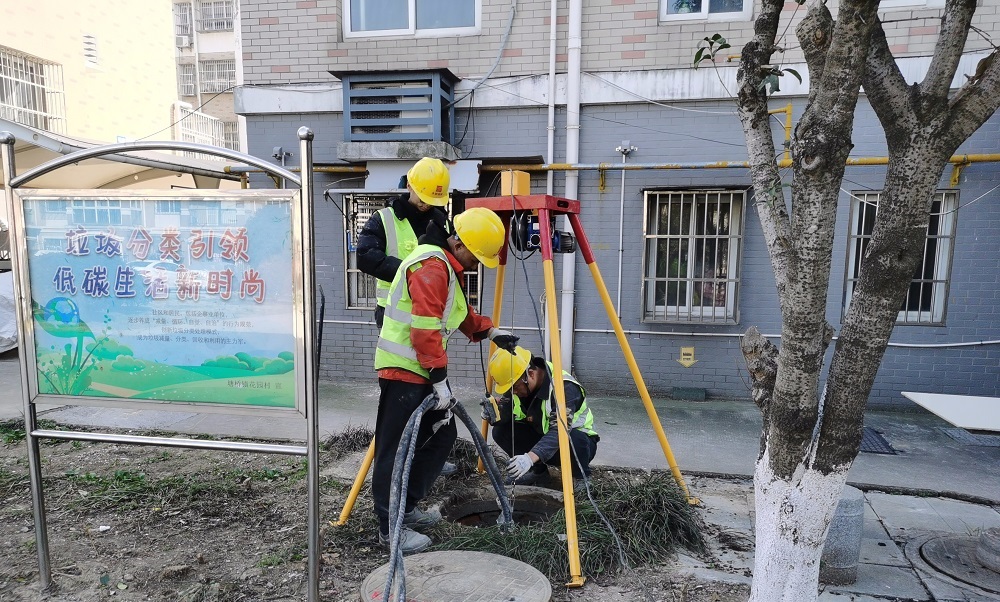

1.基面准备：喷筑前应将基面清理干净，不得有浮灰、油污等杂质，并用水将基面充分润湿，基面应为潮湿但无明水的状态。施工温度为5℃~35℃。
2.加水量：加水量为3.8~4.2升/包（产品规格为25KG/包），可根据现场实际情况可进行微调。
3.搅拌：使用机械搅拌机搅拌。大批量搅拌时，用厂家认可的搅拌机进行搅拌；首先将按比例称好的水倒入搅拌器中，然后缓慢倒入MS-70，搅拌3~5min，形成均匀的浆体。制备好的浆体宜在拌和结束后40min内完成施工。
【产品特点】
●本产品是采用高标号水泥、精选细粒石英砂及多种有机添加剂、增强纤维等反复实验得出的专属配方；
●产品在搅拌成浆后形成均匀的膏状体，其不会在静置或输送过程中发生离析，避免同类产品中常见的频繁堵管问题，施工效率高、设备损耗小，施工综合成本低；
●材料凝固后抗压强度超过70MPa，优于市场绝大多数同类产品，质量可靠，产品性价比高；

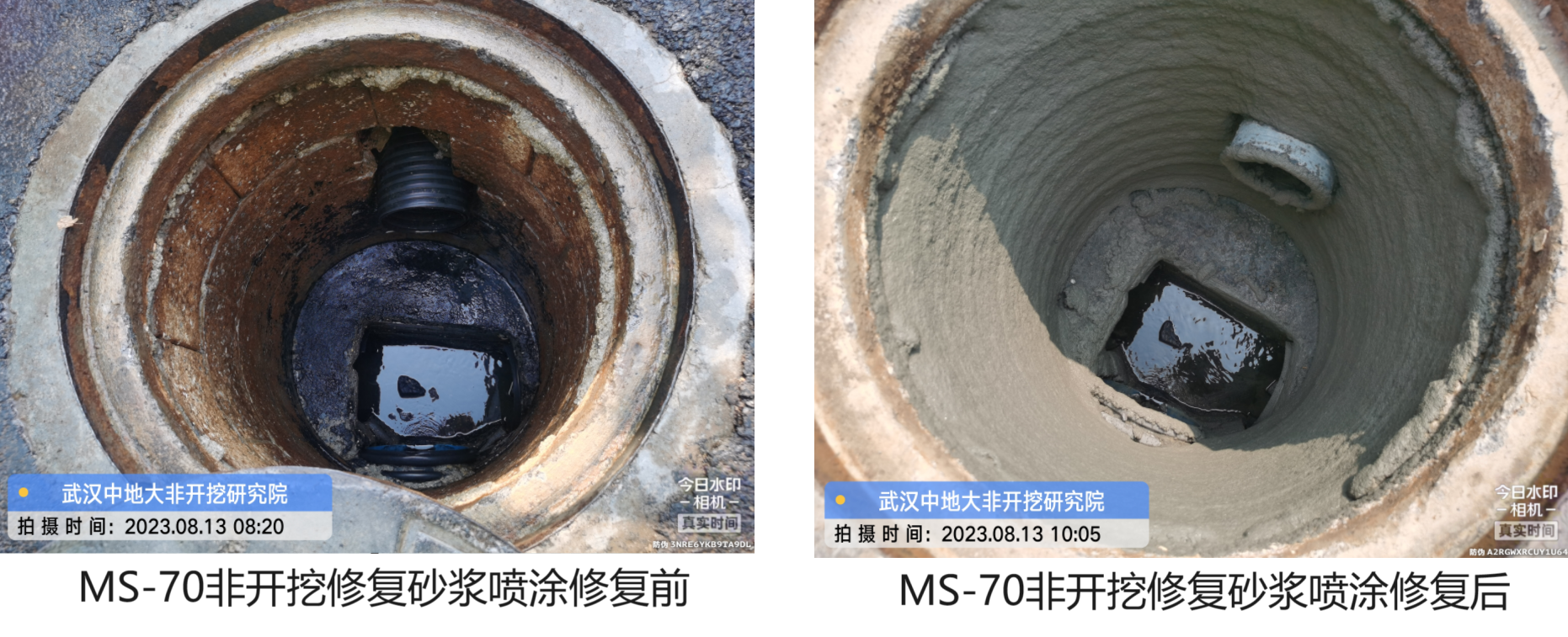

●特别适合检查井离心喷筑内衬修复和中短长度大断面管涵的人工喷筑修复。
