CL-60D型管井离心喷筑设备是我司针对水泥基材料喷筑法技术要求开发的检查井高效非开挖修复系统，也可用于大直径管道、箱涵的人工喷筑修复；系统主要由：气动旋喷器、砂浆喷涂机、空压机、发电机及工程车辆等构成，其主要应用场景包括以下三种：

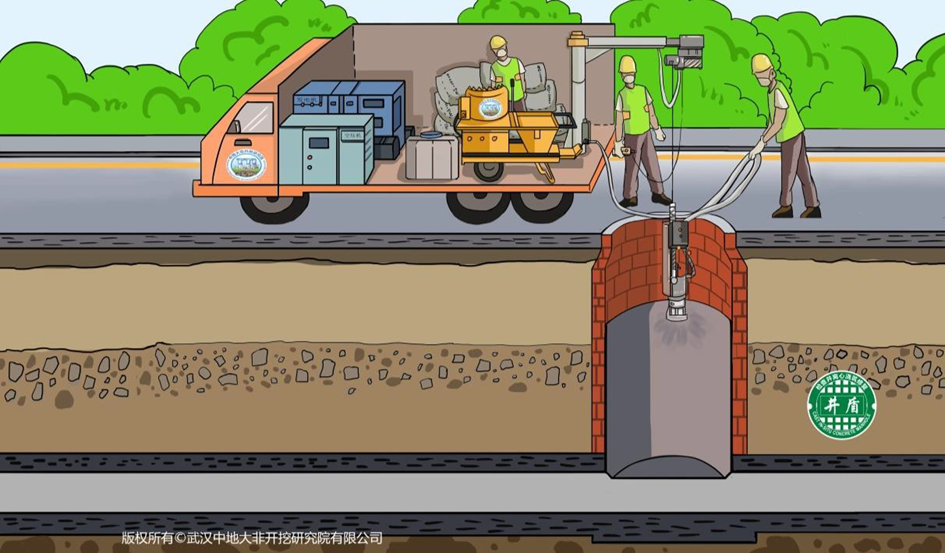

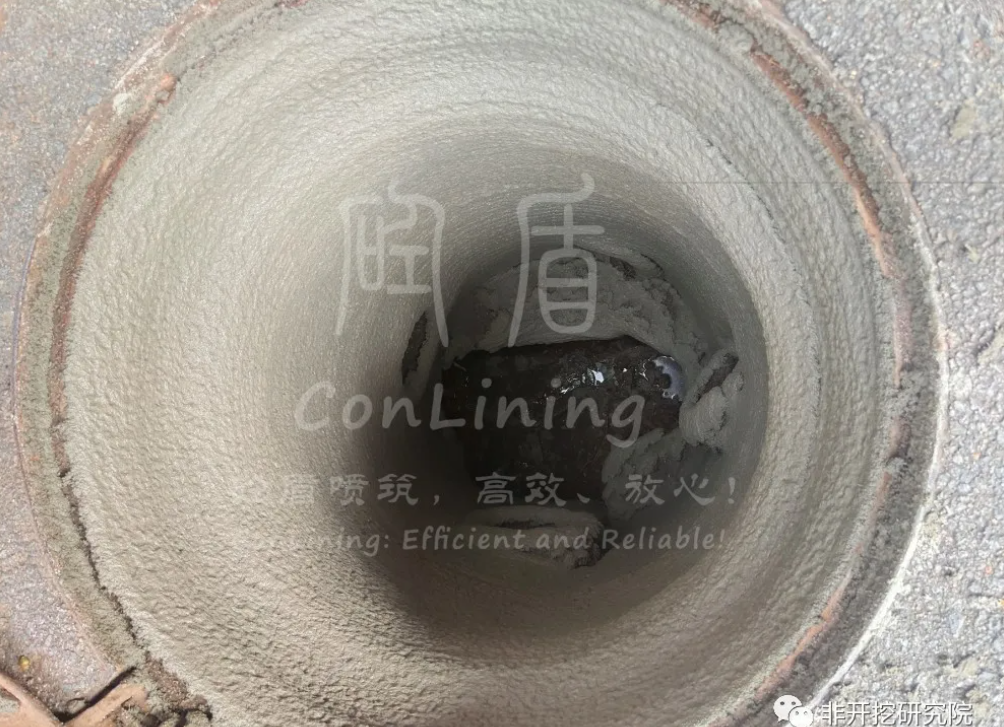

●场景一：检查井离心喷筑法修复

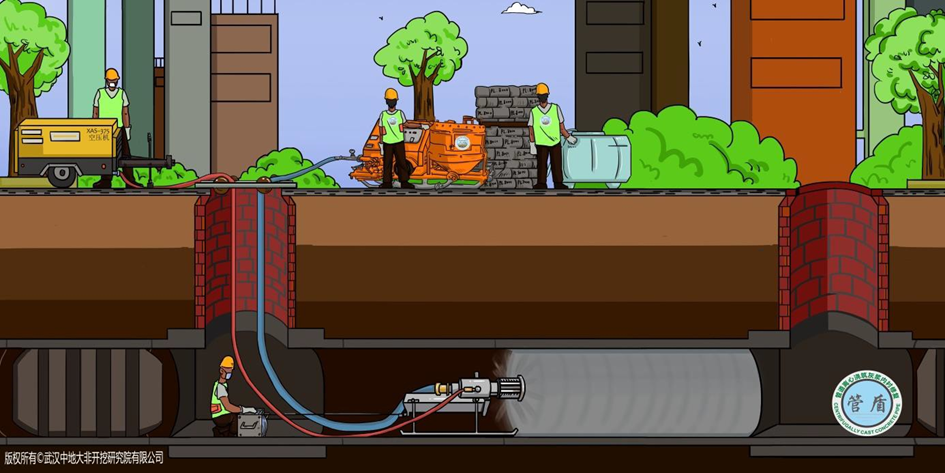

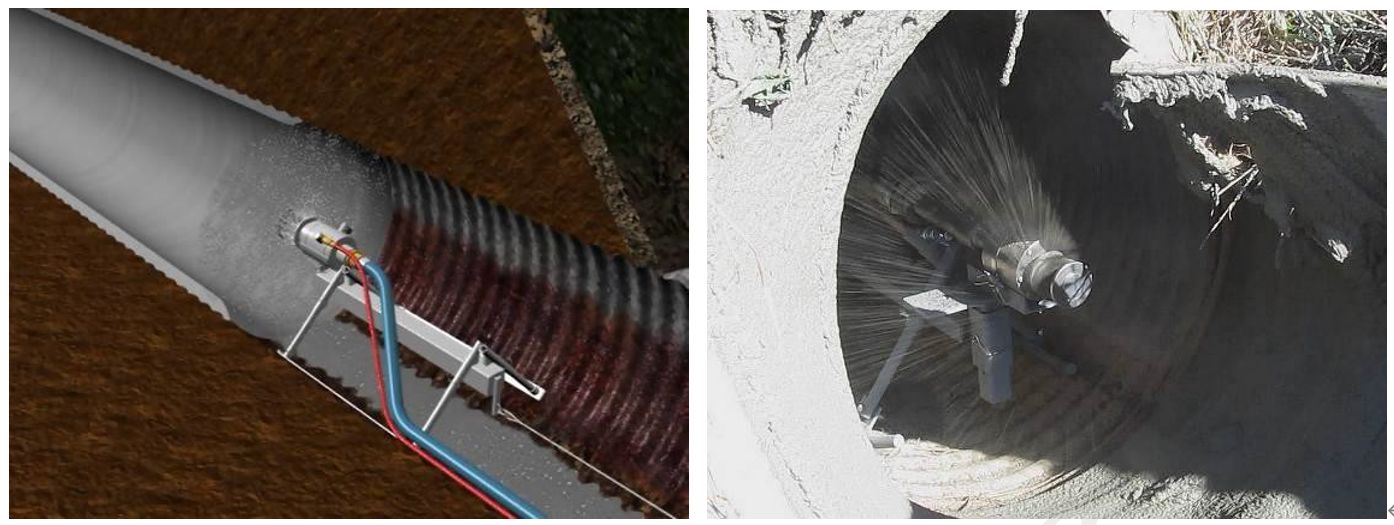

●场景二：管道离心喷筑法修复

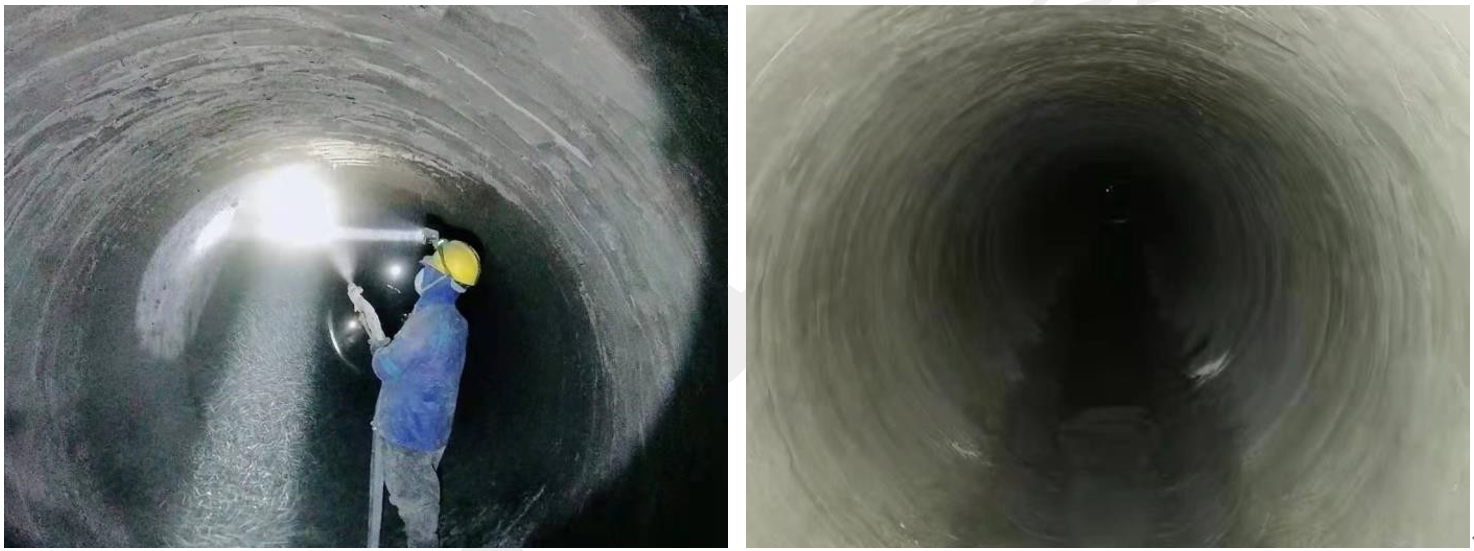

●场景三：人工喷筑法修复（自备空压机）

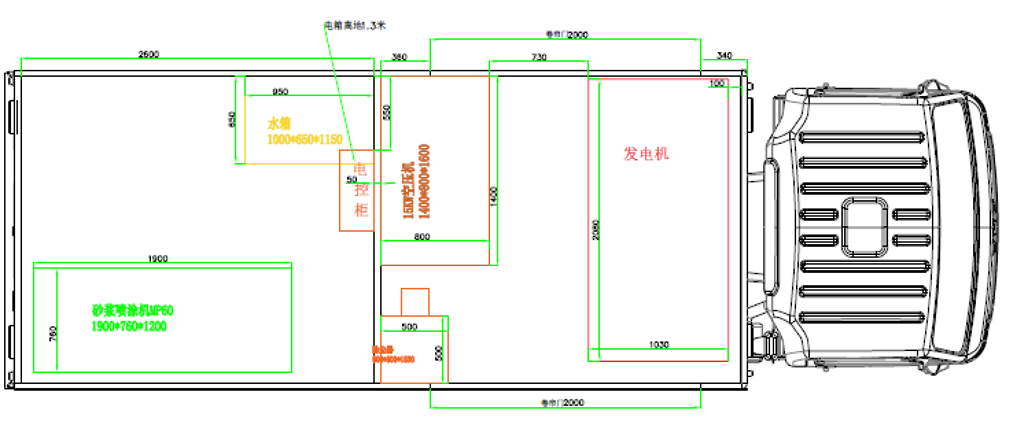

建议的车厢分布图

设备配置介绍

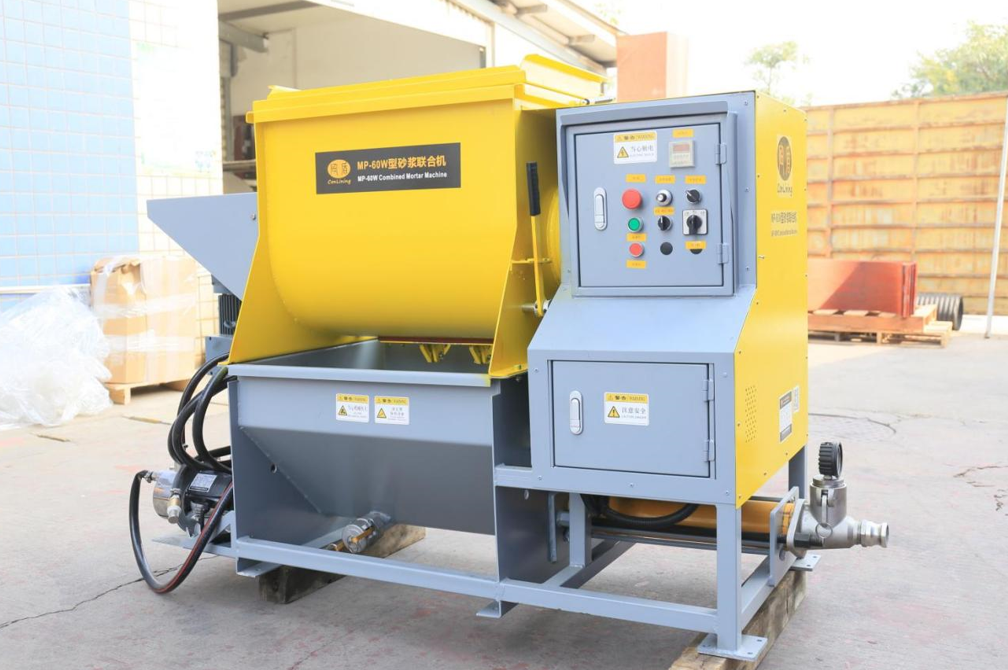

一、MP-60W砂浆联合机

MP-60W砂浆喷联合机是针对管道和检查井修复技术特点，应用现代技术制造而成，主要包含立式搅拌系统、特殊的抗磨损螺杆泵送系统，计量加水系统及检查井修复辅助调速吊臂等部分组成；有结构紧凑、排量大，可安装在工程车上作业。适用于各类水泥基材料的搅拌和泵送，同时也可用于人工喷涂施工。

MP-60W砂浆喷联合机主要技术参数

MP-60W砂浆喷联合机
电源	380v 50Hz
泵送电机功率	5.5kw
最大颗粒尺寸	5mm
最大排量	50L/min （无级变速）
输送压力	3MPa
搅拌机功率	3kw（正反转）
自吸式水泵	370w（带流量计）
重量	500kg
尺寸（长×宽×高）	2000mm×760mm×1300mm

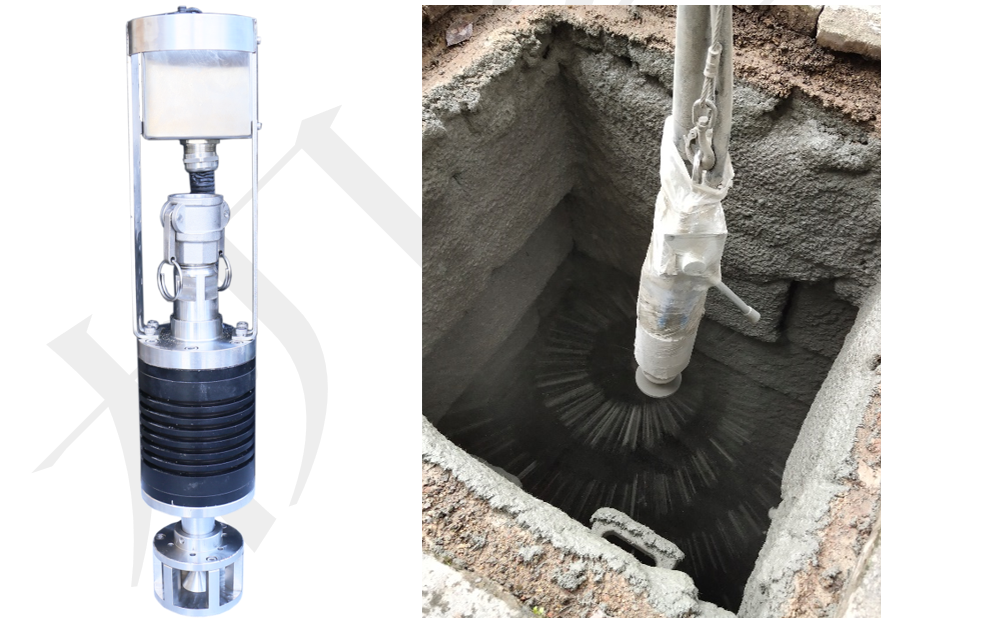

二、RSC-1.5D电动旋喷器

RSC-1.5D电动旋喷器一款是由一款特殊设计的220V中空轴高速变频电机驱动，是针对检查井和管道离心喷嘴内衬修复特点研制的专用旋喷器，该旋喷器是业内首个采用中空轴电机驱动的专用离心喷涂器；中通轴电机直连高速旋转离心盘，来料直通离心盘，不积料、不堵料。旋喷器变频调速双向旋转，最高转速达5000rpm；设备尺寸小、结构对称、重心平衡，外形美观。该旋喷器适用于各类水泥基材料的离心喷筑法内衬施工。





电动旋喷器主要技术参数

电动旋喷器

型    号：RSC-1.5D 适用浆料：水泥基材料 电源要求：220V 空载转速：≥5,000rpm  双向回转 接口规格：料管φ32mm 自    重：约8.5kg

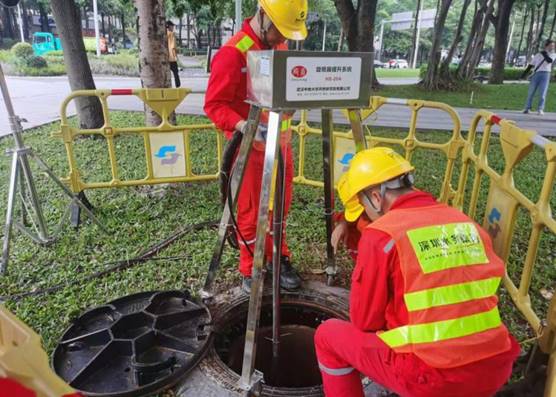

三、HS-20A旋喷器提升系统

HS-20A旋喷器提升系统用于检查井离心喷筑施工过程中旋喷器提升和下放操作，系统采用四支腿设计，集成度高、移动性好、整体尺寸小、重量轻，全不锈钢结构，外形美观。

旋喷器操控（提升）系统主要性能参数

型  号	HS-20A
适用场景	旋喷器井口提升
驱动功率	400W无极调速
钢丝绳规格	Φ5mm×15m
提升速度	0-4.0m/min
主体材质	201不锈钢
尺  寸	100×100×150cm

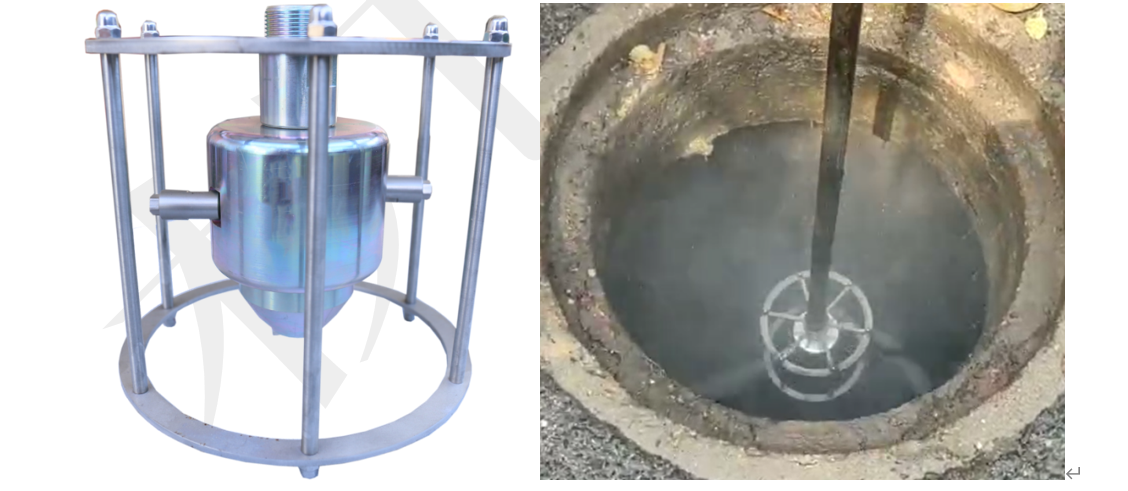

四、旋转清洗喷头

R-Jet型旋转清洗喷头是针对离心喷筑法施工特点研制的检查井井壁和管壁高效清洗喷头，该喷头具有3个高压喷嘴，在高压水驱动下喷嘴做360°旋转，喷出的高压水射流对井壁或管壁形成全方位无死角清洗，极大提高清洗效率。

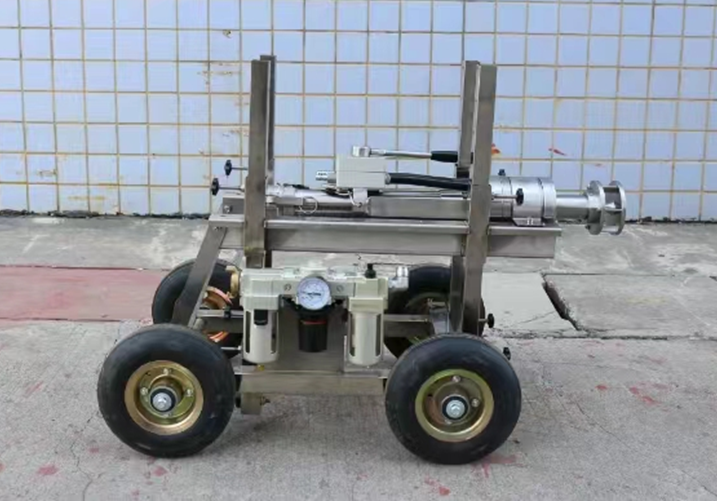

五、手推喷涂器支架

M-0820型手推喷涂器支架是为管道离心喷涂配备的辅助瘦腿小车，适用与DN800-DN2000管道离心喷筑修复用。
