CL-20D型便携式检查井修复系统是针对大型设备不易到达场景而研制的小型离心喷筑系统，主要用于各类检查井的修复施工。该系统由MP-20W型砂浆联合机、电动旋喷器、旋喷器操控系统等部分组成，整体尺寸小、重量轻、移动性好、好操控、易维护。

项目地点：江西吉安

修复类型：检查井非开挖修复

CL-20D型便携式检查井修复系统

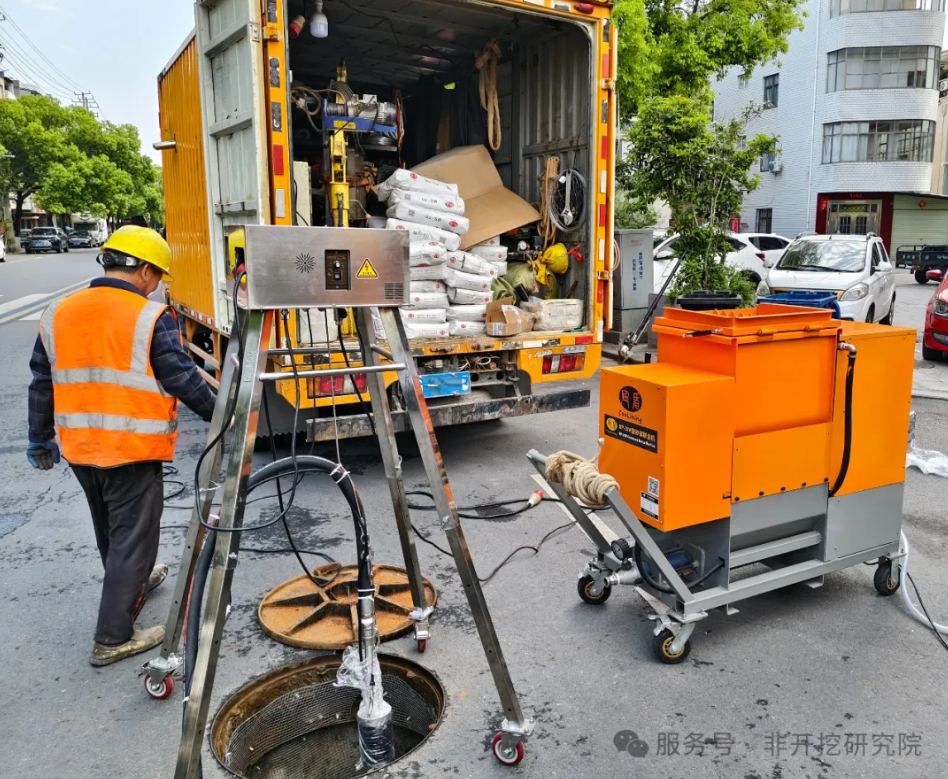

江西吉安某路段一批检查井长期存在渗漏、井壁破损及结构性缺陷问题。由于现场地下管线密集，作业空间受限，经全面勘察与技术比选，最终采用CL-20D型便携式检查井修复系统实施非开挖修复。

修复流程

一、预处理

使用R-Jet型旋转清洗喷头清洗井壁，去除污垢、松散混凝土及腐蚀层。R-Jet型旋转清洗喷头是专为离心喷筑法施工设计的井壁高效清洗装置。该喷头采用三喷嘴结构，在高压水流驱动下可实现360°全方位旋转喷射，确保对检查井壁及管道内壁进行无死角清洗，显著提升清洗效率与质量。

 R-Jet型旋转清洗喷头

清洗作业完成后，先对井壁破损部位进行局部修补，再进行挂网加固处理。

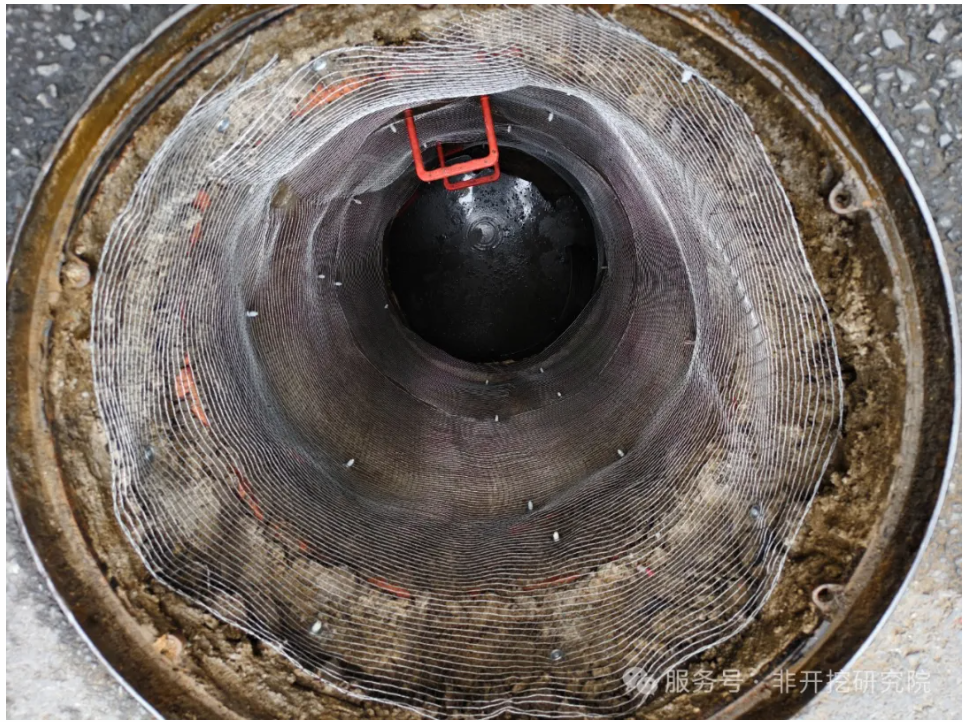

检查井挂网处理

二、喷涂修复

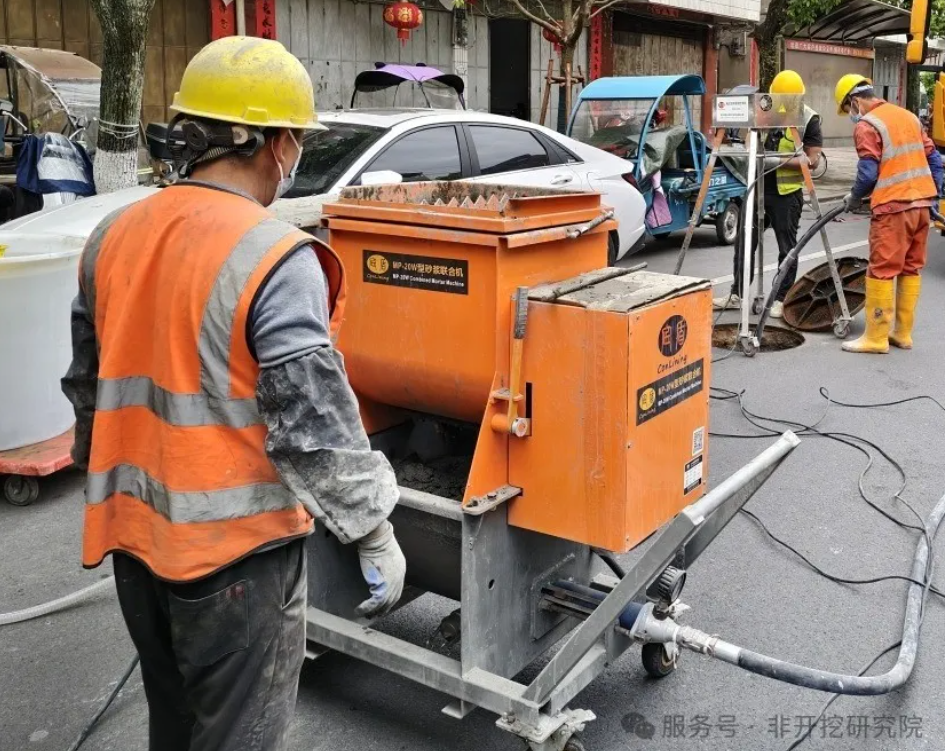

MP-20W型砂浆联合机采用独特的卧式搅拌泵送一体化设计，在同类小型设备中具有显著优势，与常规的立式搅拌相比，效率更高、稳定性更好。设备功能齐备、布局紧凑、操作便捷、移动性好，能轻松到达小区、公园、城区小巷等空间受限场所。

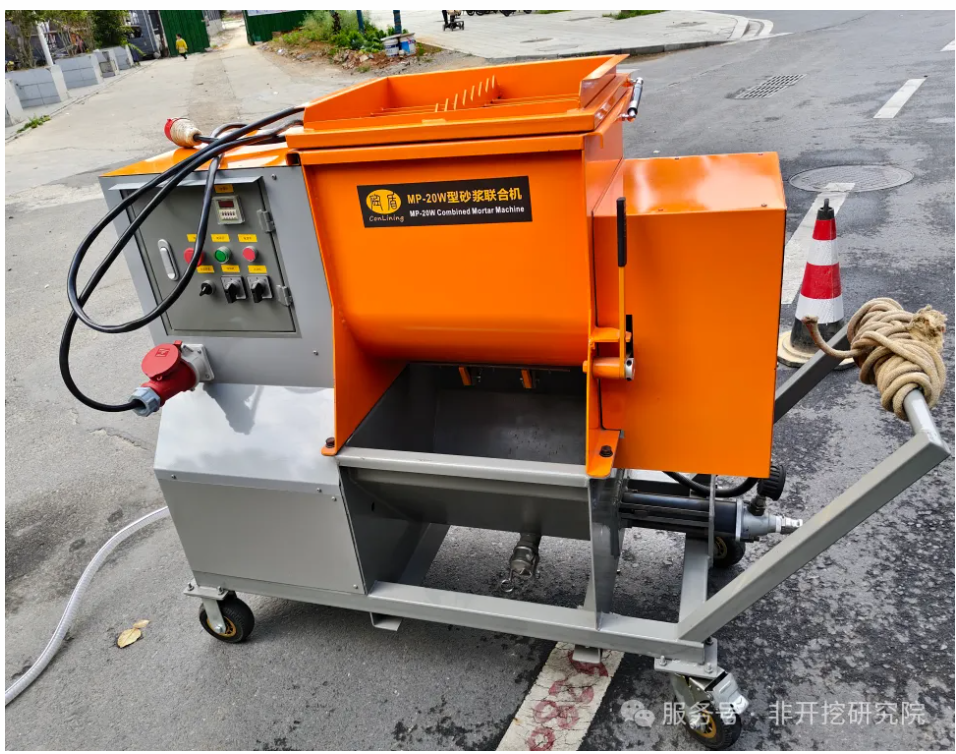

MP-20W型砂浆联合机

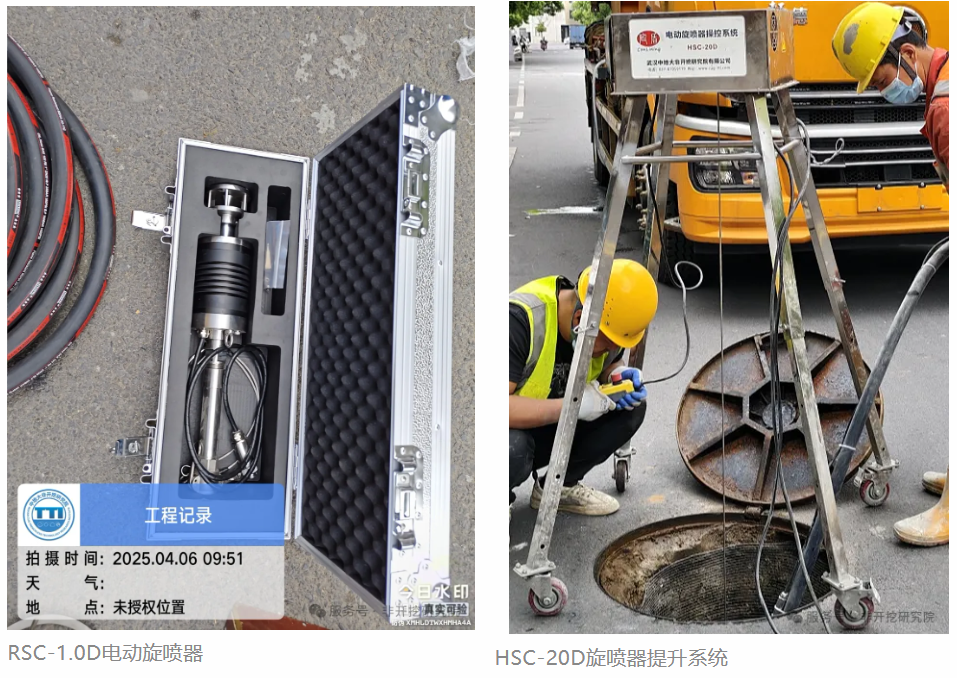

RSC-1.0D电动旋喷器是针对检查井和管道离心喷嘴内衬修复特点研制的专用旋喷器，采用中空轴电机驱动，直连高速旋转离心盘，来料直通离心盘，不积料、不堵料。旋喷器变频调速双向旋转，使喷涂效果更加均匀、致密，适用于各类水泥基材料的离心喷筑法内衬施工。

HSC-20D旋喷器提升系统用于检查井离心喷筑施工过程中旋喷器提升和下放操作，系统采用四支腿设计，集成度高、移动性好、整体尺寸小、重量轻。

使用砼盾®MS-70非开挖修复砂浆对井壁内侧进行喷涂修复，上下往复喷涂一次可达到2cm厚度，喷涂面密实平整，无气泡、无流挂。

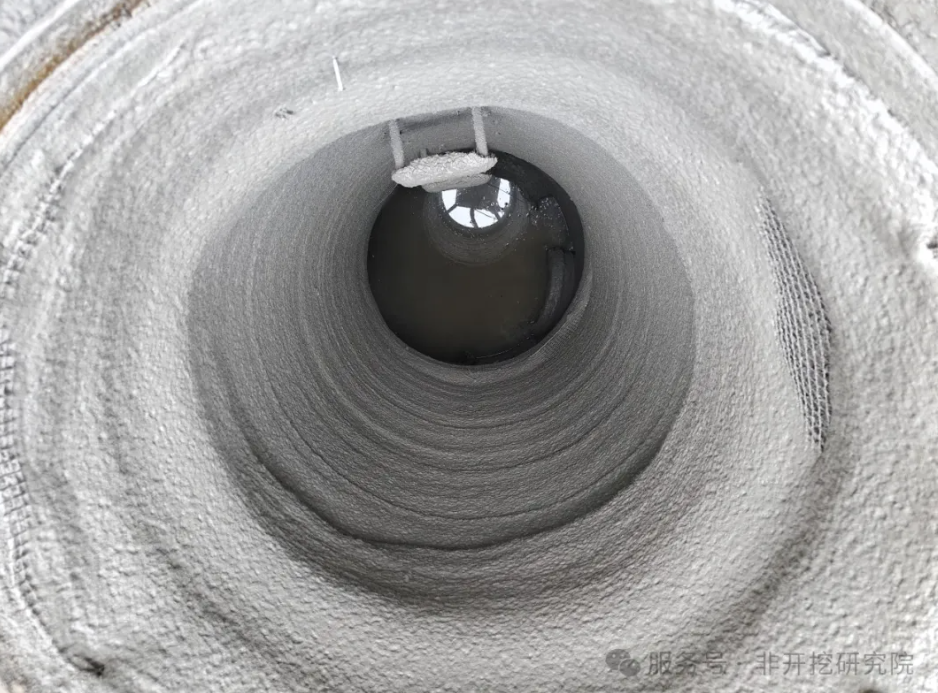

修复效果

总结

修复后的检查井无渗漏现象，内衬结构强度显著提高，抗腐蚀性能与耐久性均得到有效提升。本次施工修复成本低，效率高，在确保施工质量的同时，最大限度降低了对周边交通和居民生活的影响，获得业主单位的高度认可。本案例的成功实施为同类修复场景提供了可借鉴的技术范例。
