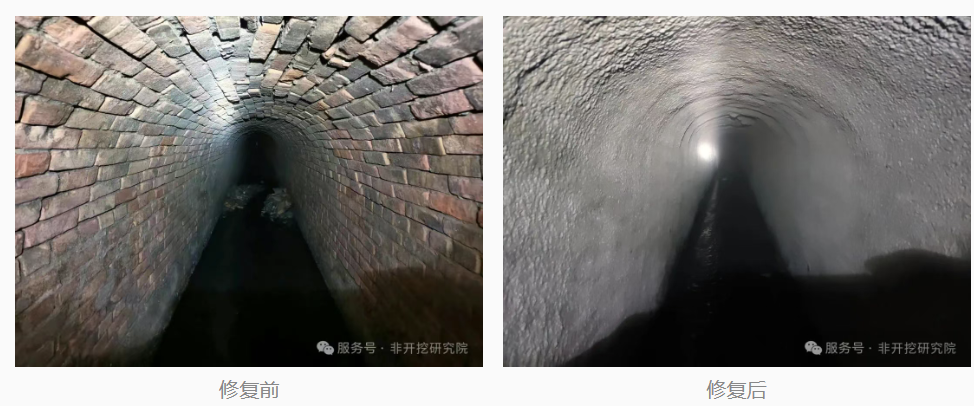

陕西某处箱涵为红砖砌筑，因修建年代久远，且长期受污水侵蚀，箱涵内壁出现变形、松动甚至脱落的情况，部分区域砖块大面积剥离，不仅导致排水效率下降，更存在塌陷风险，严重影响城市排水安全。武汉中地大非开挖研究院作为非开挖喷涂修复砂浆生产商与设备制造商，凭借技术与产品优势，为此次老旧箱涵修复注入“新生力量”。

喷涂设备：CL-80型管井离心喷筑设备

此次喷涂设备使用的CL-80型管井离心喷筑设备是我司针对水泥基材料喷筑法技术要求开发的原位喷筑修复系统，设备整体由砂浆联合机（用于砂浆搅拌和泵送）、料管（用于砂浆输送）、喷头（离心旋喷器和手喷枪）等构成。

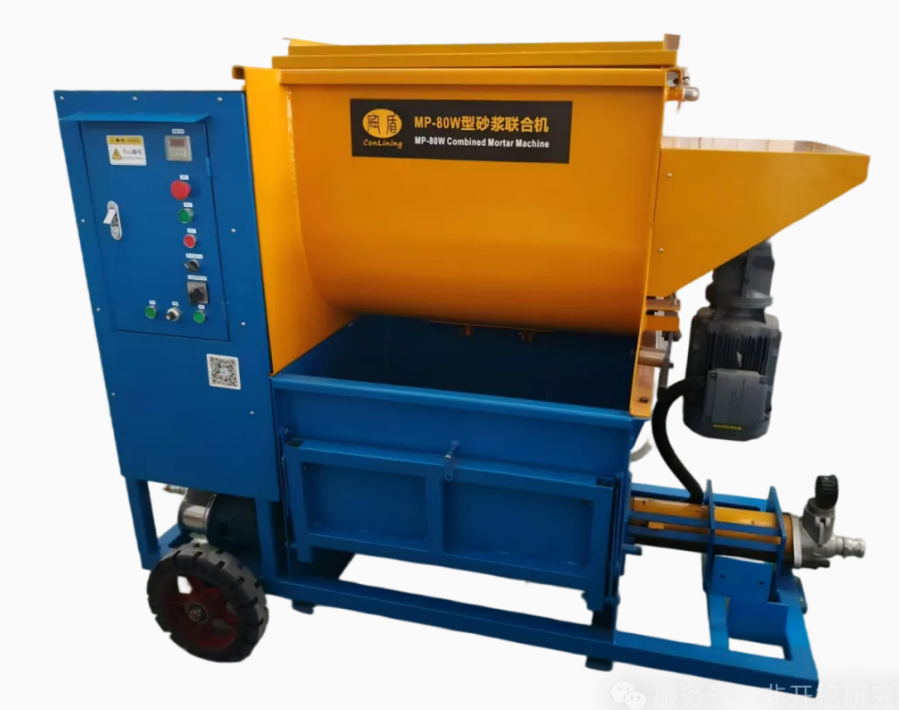

MP-80W型砂浆喷涂机

喷筑法目前有两种实施方法：离心喷筑和人工喷筑，主要有以下三种应用场景：

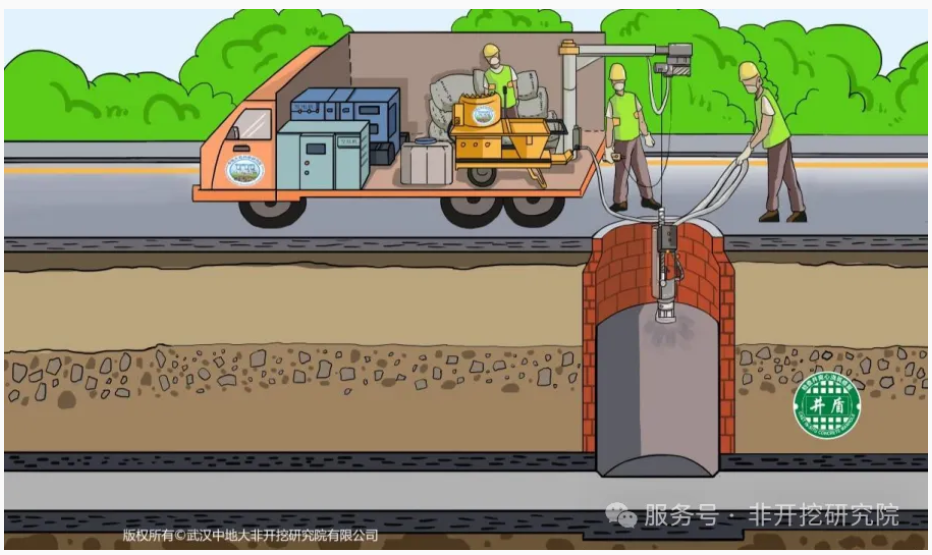

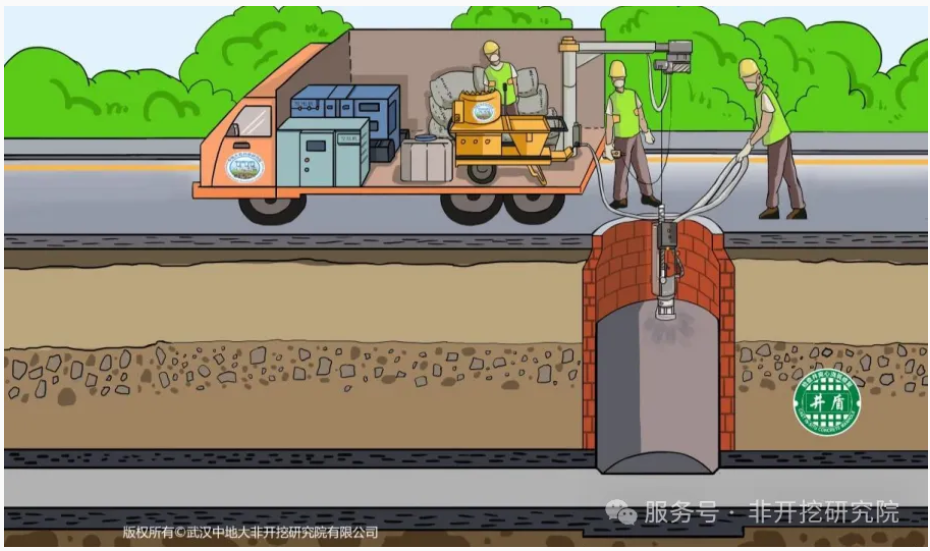

场景一：检查井离心喷筑法修复

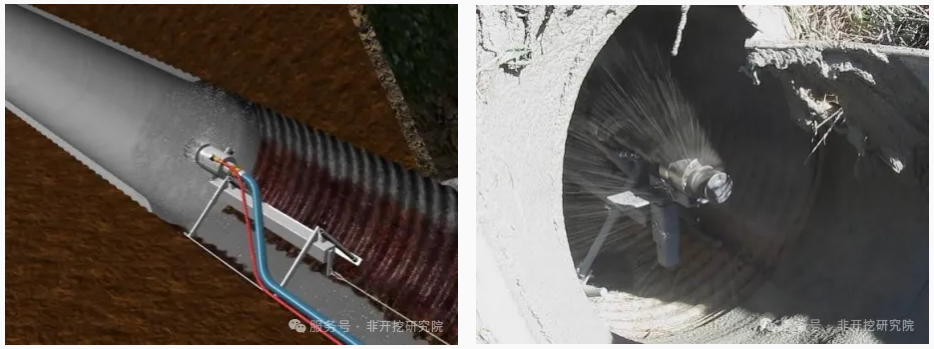

场景二：管道离心喷筑法修复

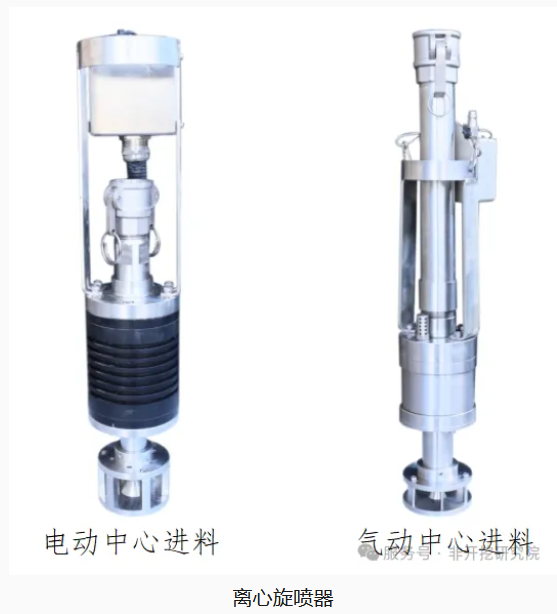

离心喷筑法主要用于修复检查井和DN2000以下管道，将预先配置好的非开挖修复砂浆泵送到位于检查井/管道中轴线上的离心旋喷器上，以中心进料方式（即砂浆通过料管直接落入离心甩料盘，不会出现积料和堵喷头的问题），使浆料在旋喷器高速旋转离心力的作用下均匀喷筑到检查井/管道内壁，形成均匀连续且致密的内衬。

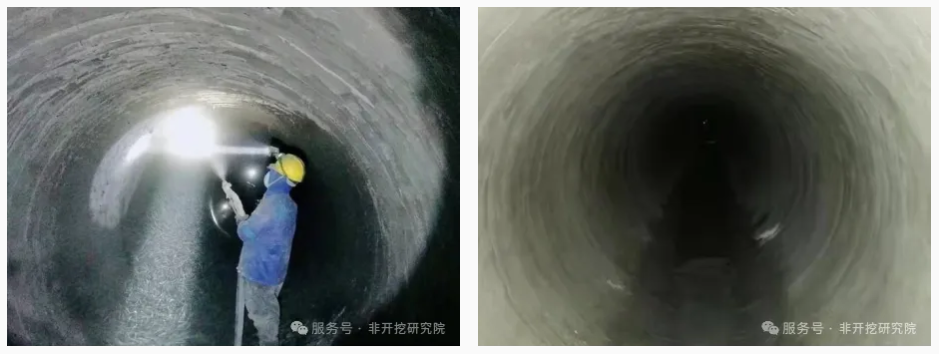

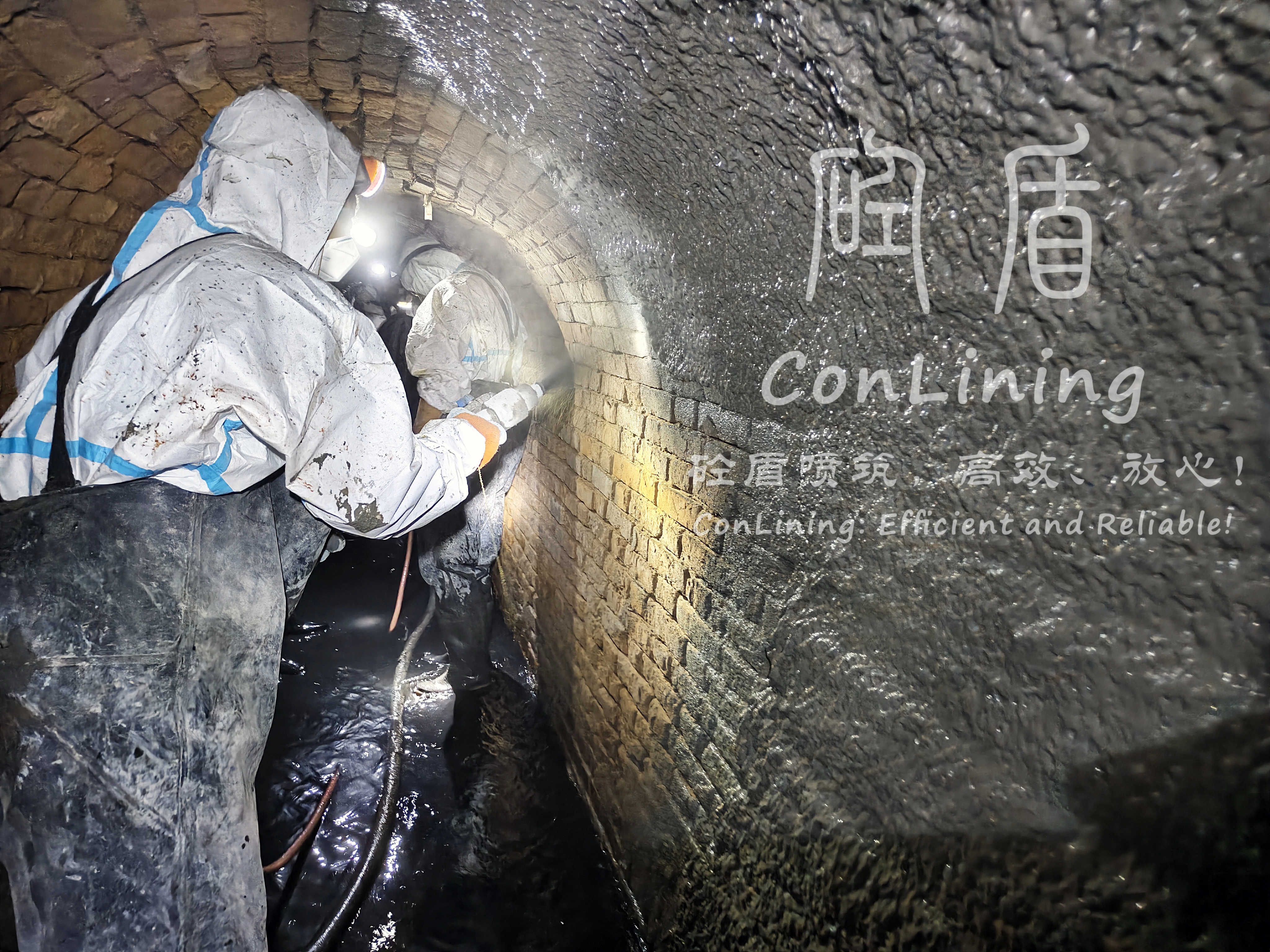

场景三：人工喷筑法修复

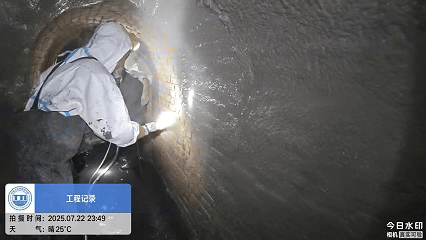

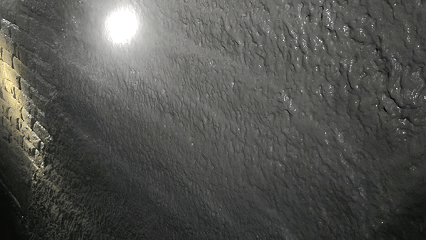

人工喷筑法是浆料输送到人工喷枪出口处与高压气流混合后喷射而出，主要用于箱涵、大型管道、隧道、硐室修复。

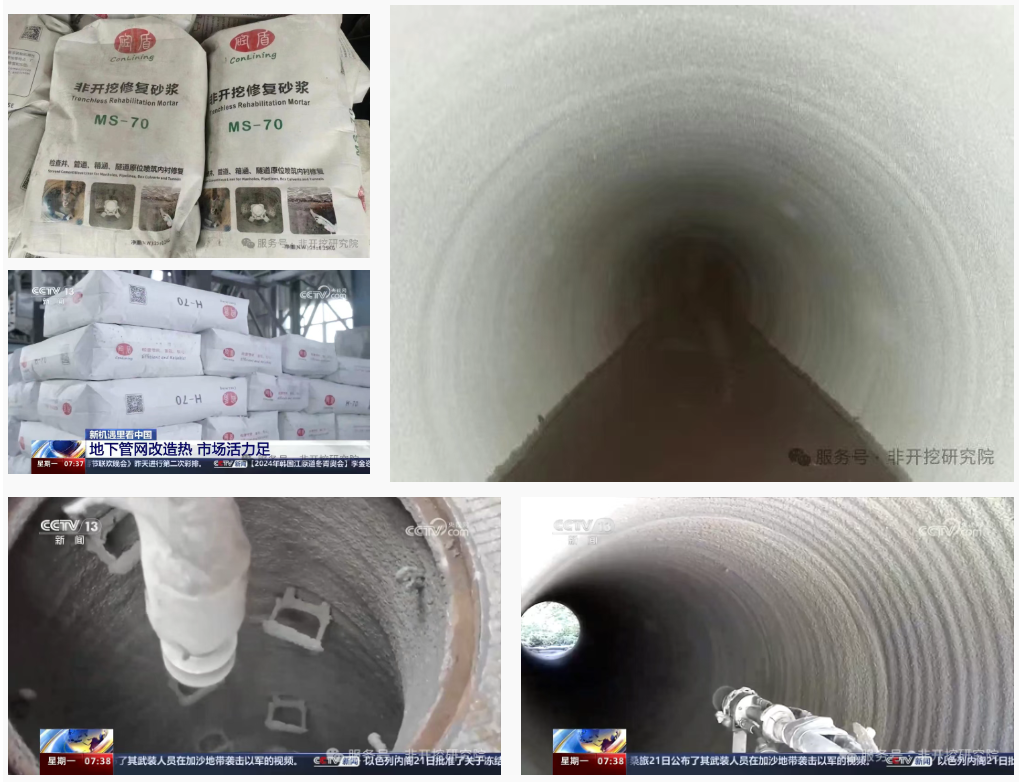

喷涂材料同样选择我司砼盾®非开挖修复砂浆。砂浆易泵送，适合长距离输送，出料均匀持续不堵管，且喷抹性好，能很好的配合喷涂设备进行施工，浆体抗流挂特性优良，在潮湿基面附着力强。

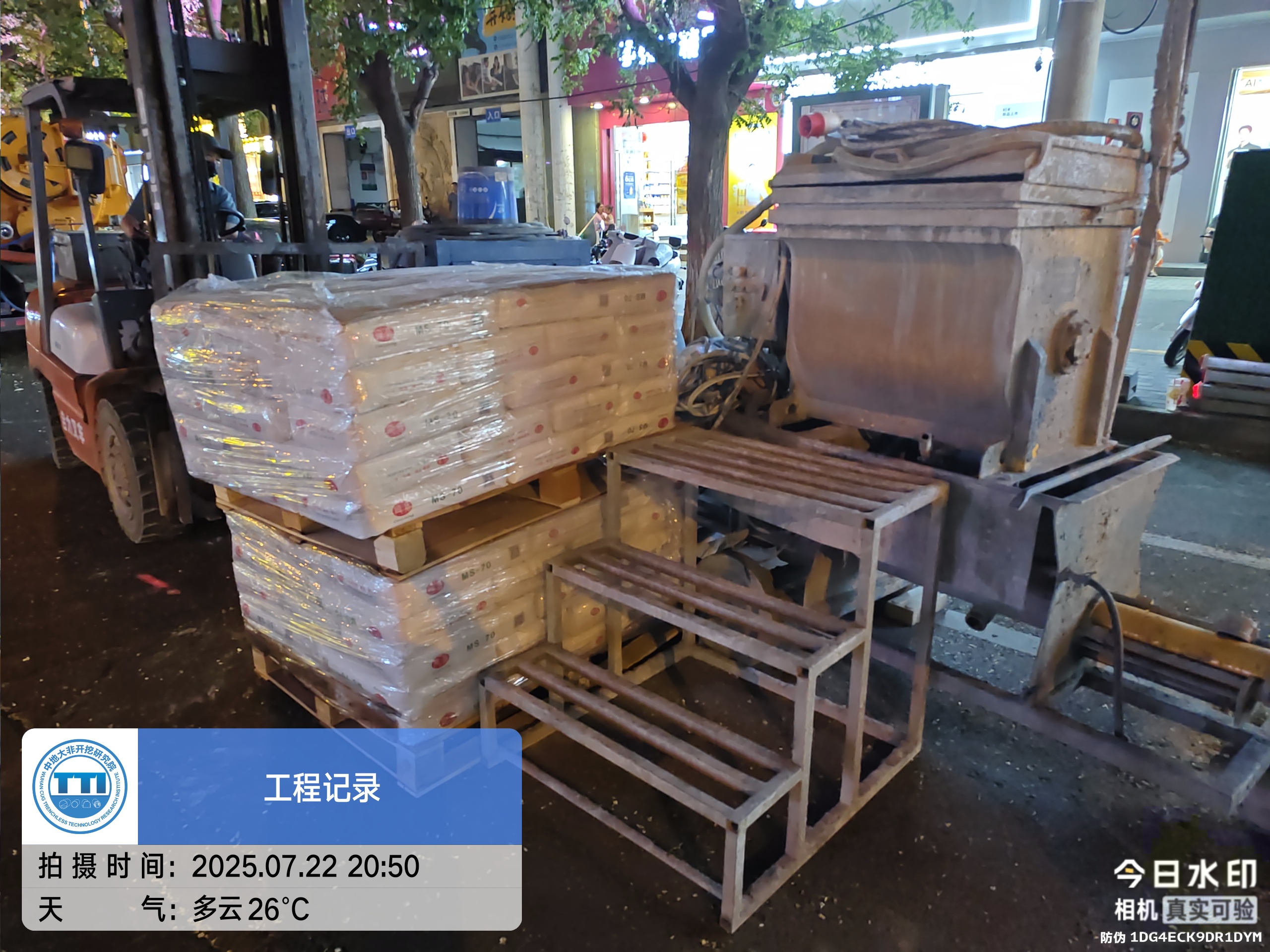

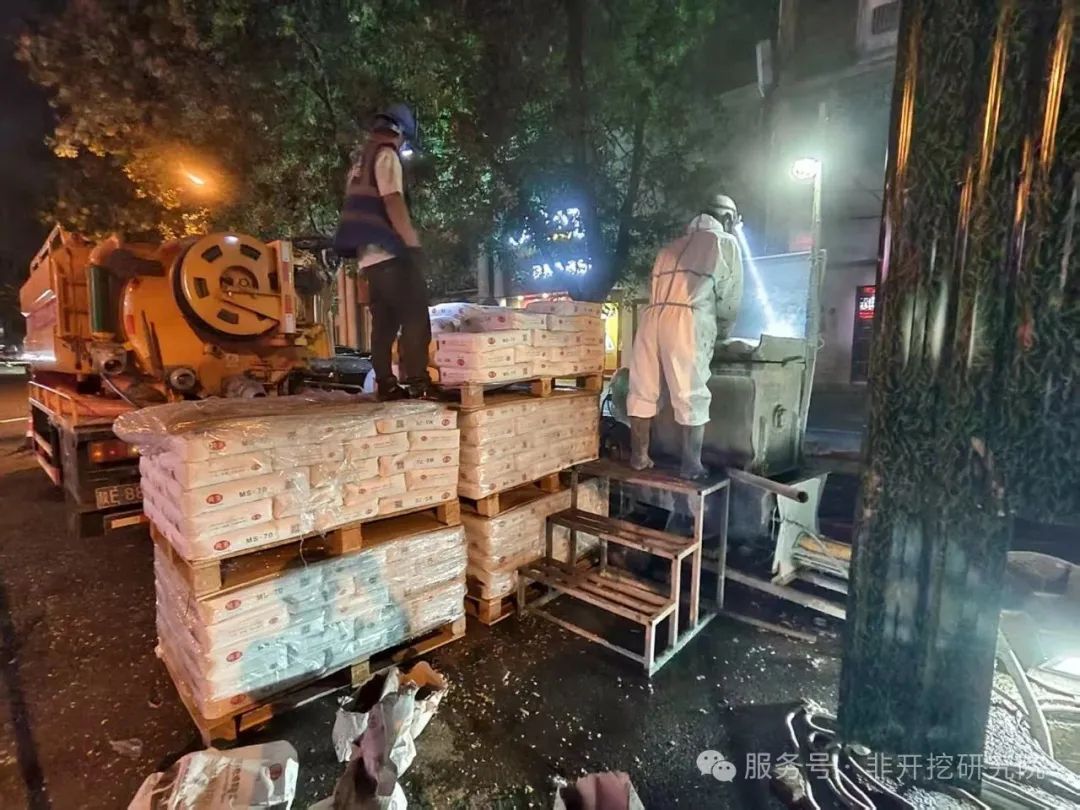

项目开工以来，我司技术人员全程驻场指导，从前期非开挖喷涂设备的安装调试、施工班组的操作技能培训，到后期实际喷涂作业的工艺把控，每一个环节都与施工班组紧密协作，确保工程质量达标，最终顺利通过业主验收。

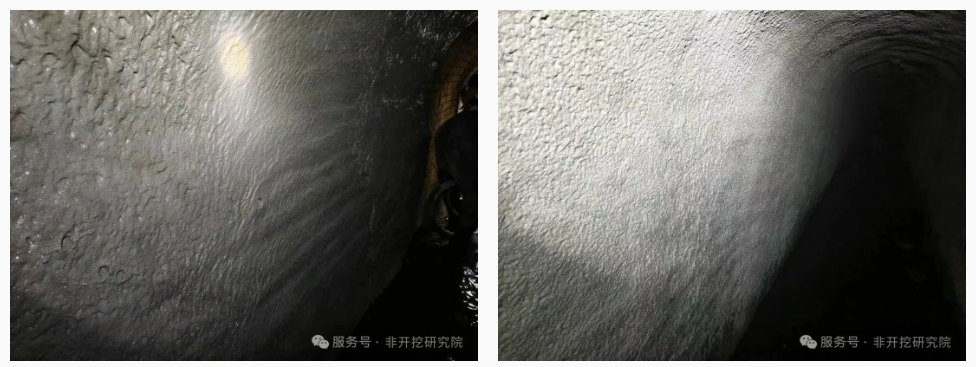

此次箱涵修复工程中，喷筑法非开挖修复技术的核心优势得以充分彰显： 微创施工、高效环保、施工成本低、周期短、修复效果显著，而这些优势的顺利实现并非偶然，始终以核心材料为基础支撑——砼盾非开挖修复砂浆易泵送、高强度、高韧性、抗渗抗腐蚀等特性，是技术价值落地的关键保障。
