快速锁^®-S小直径管道局部修复系统（DN300-DN700）

小型管道局部修复专用“快速锁-S”是由冲压加工成型的高品质不锈钢套筒、特殊锁紧机构和EPDM橡胶套三部分组成；修复施工时，在管道机器人的辅助下，将携带“快速锁-S”的专用修补气囊定位到待修复部位，然后充气使气囊膨胀并将快速锁撑开并紧贴管道修复部位，然后泄压脱开气囊，完成修复。

相比于其它局部修复工艺，快速锁-S”可适用于对任何材质的排水管道及一定压力的给水管道进行局部修复，修复过程无需断水，操作简单高效。

此外，若缺陷沿管道轴向长度较大时，可将若干个“快速锁-S”连续搭接安装，理论上可无限延长。

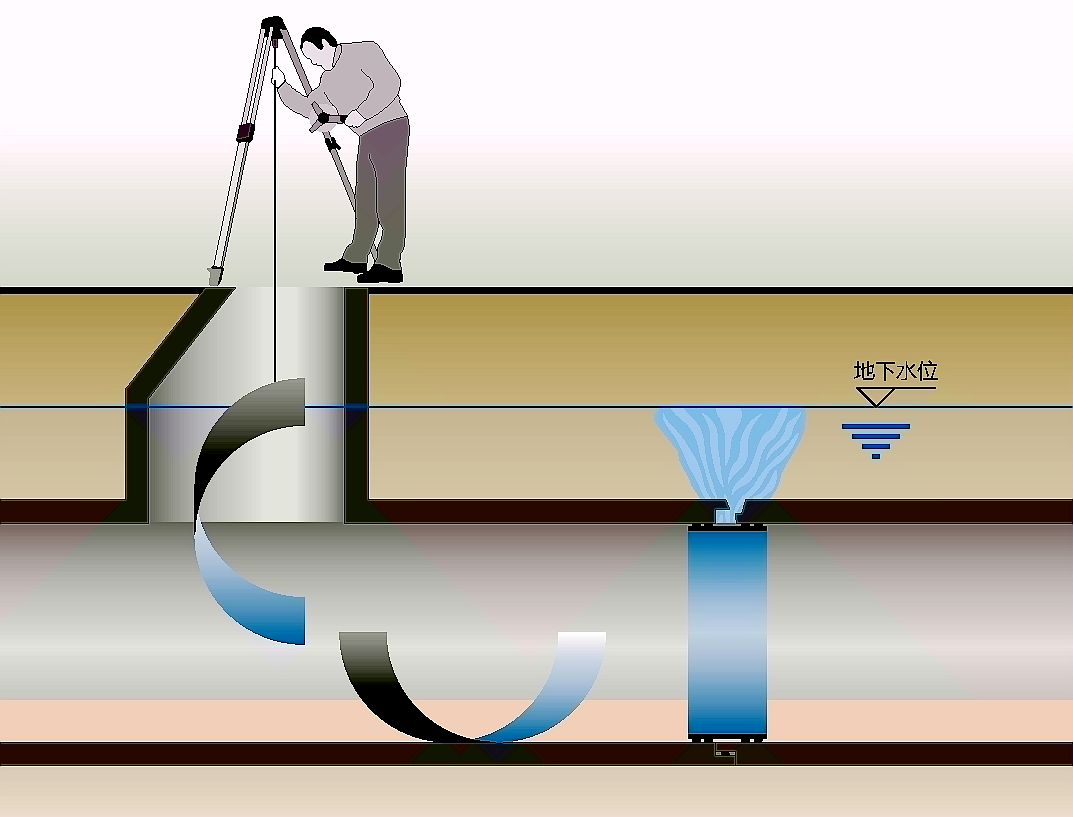

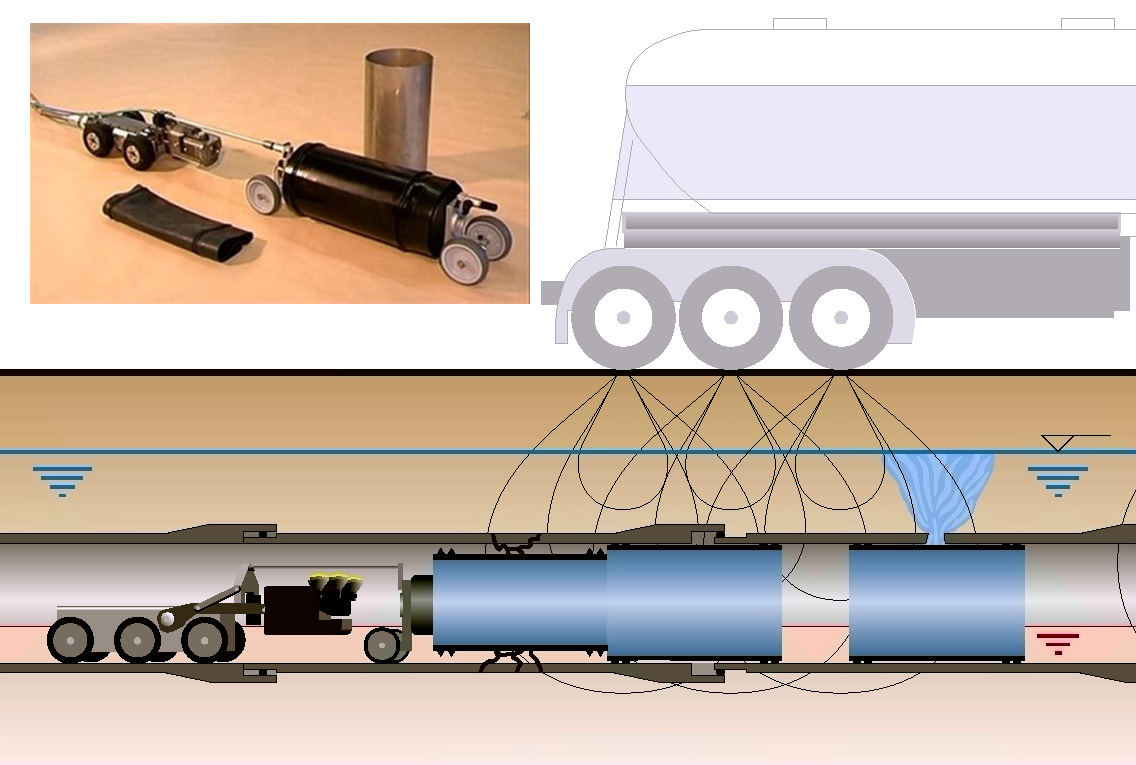

快速锁^®-S修复工艺示意图

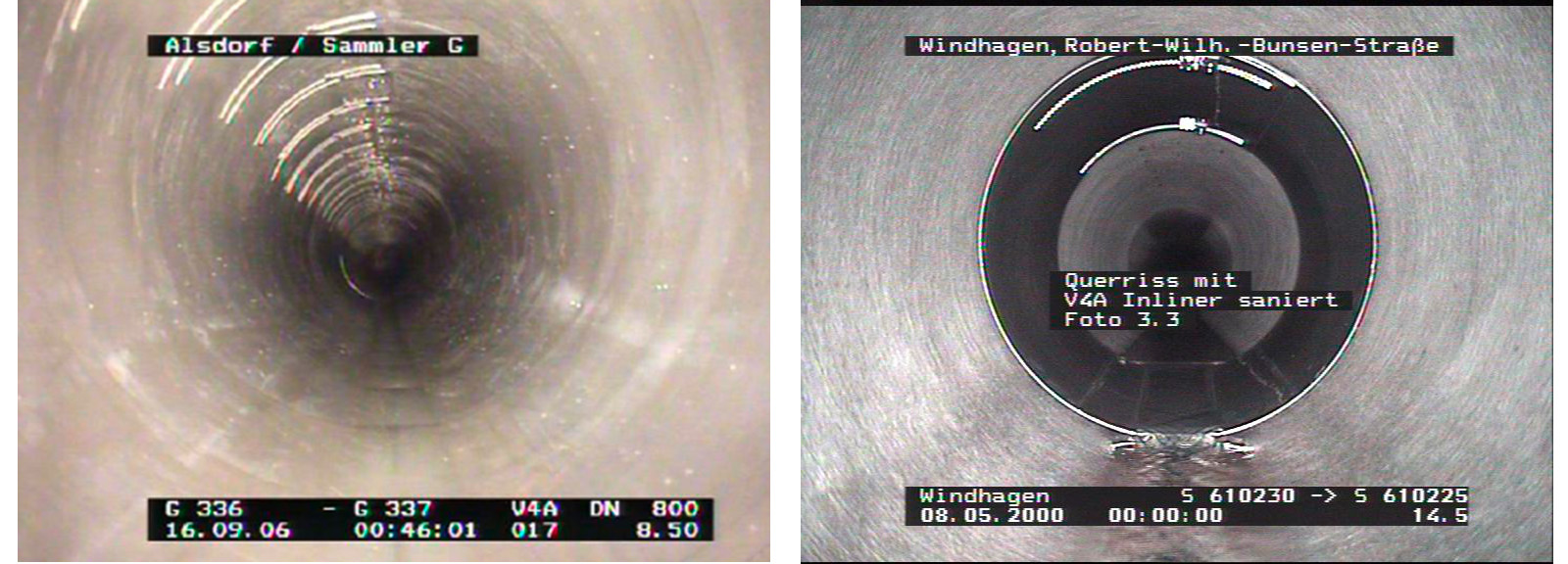

快速锁修复效果

连续搭接修复                                                     单个修复

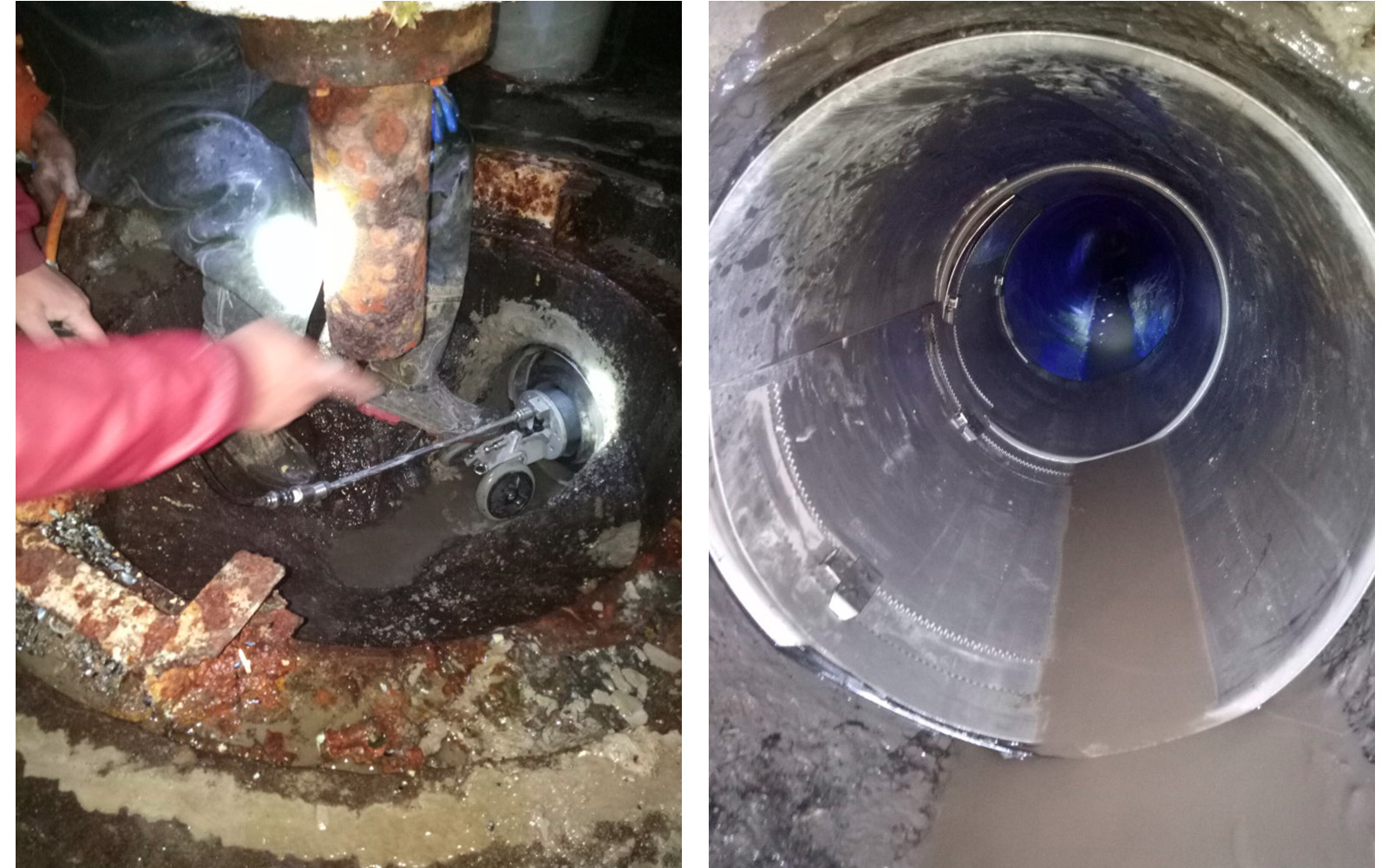

快速锁^®-S安装过程及完成效果

快速锁^®-X大管径管道局部修复技术（DN600-DN1,800）

大直径管道局部修复用“快速锁-X”是由数控加工的高品质不锈钢环片、专用锁紧螺栓和EPDM橡胶圈三部分组成；管道修复施工时，工人进入待修复管道部位，将EPDM橡胶圈套在环片外面，采用专用安装工具将环片安装到待修复部位并将橡胶圈与管壁完全压紧，完成对管道的修复。

相比于传统局部修复工艺，“快速锁-X”可适用于任何材质排水管道的局部修复，也可用于混凝土、金属类压力管道修复，根据管径大小，不锈钢环片有2-3片，修复过程无需断水，操作简单高效。

此外，对于缺陷沿管道轴向长度较大时，可将若干个“快速锁-X”连续搭接安装，理论上可无限延长。

快速锁-X施工示意图

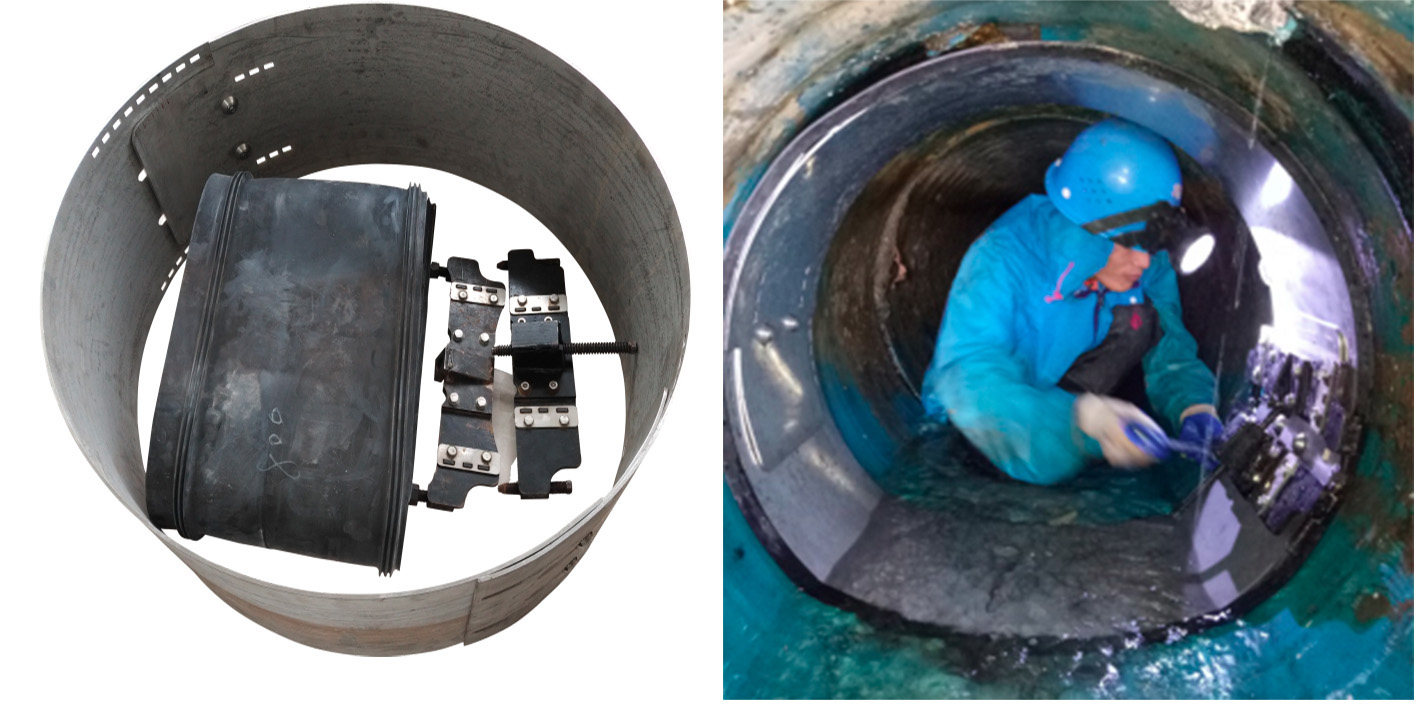

快速锁-X^®组成及安装过程

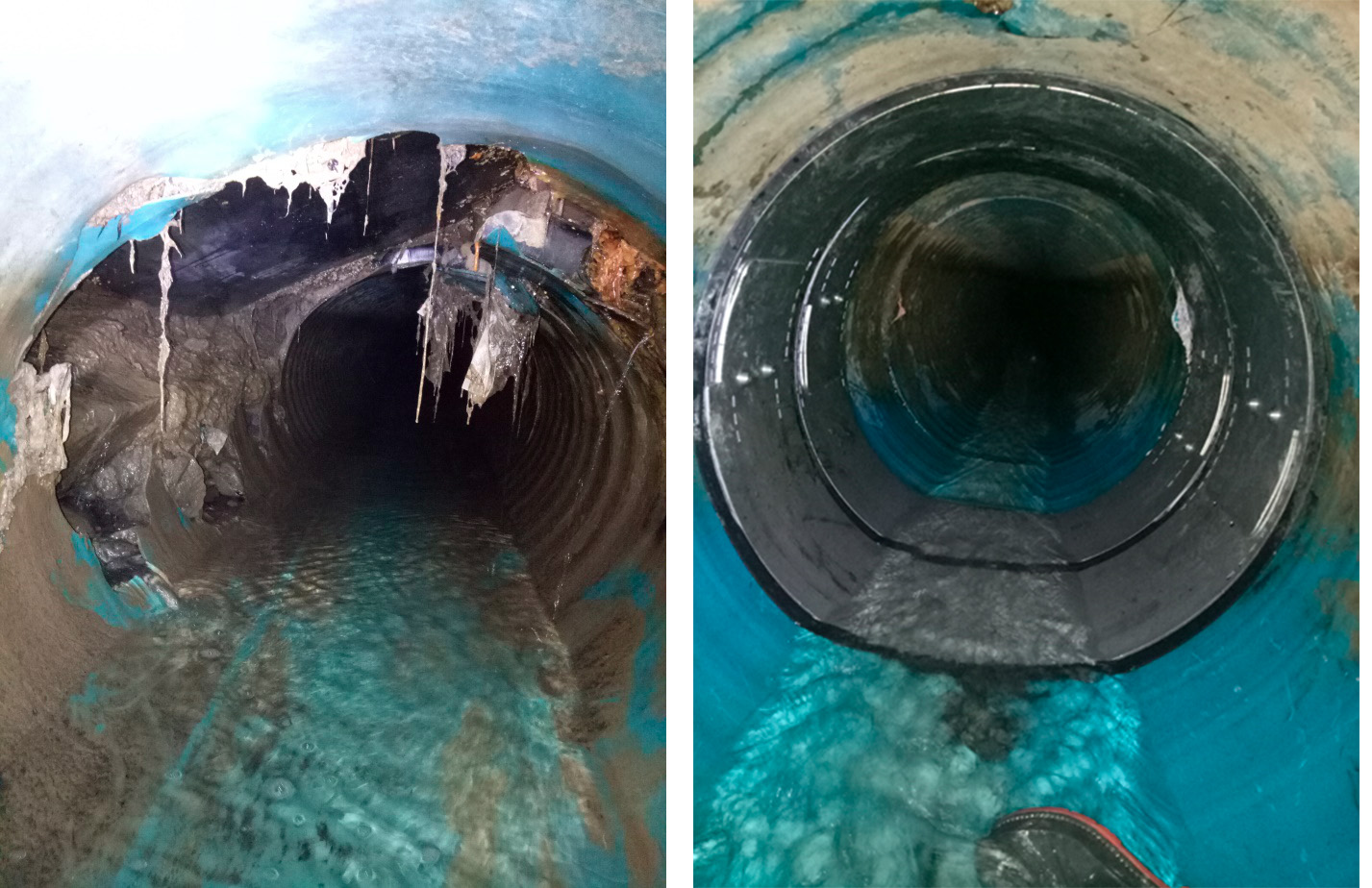

管道快速锁-X修复前后对比
